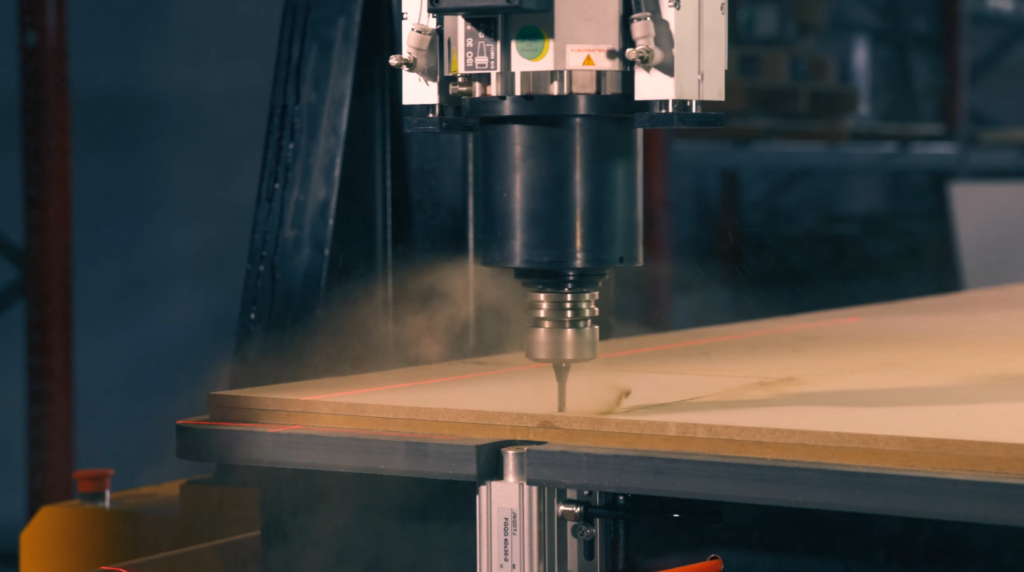

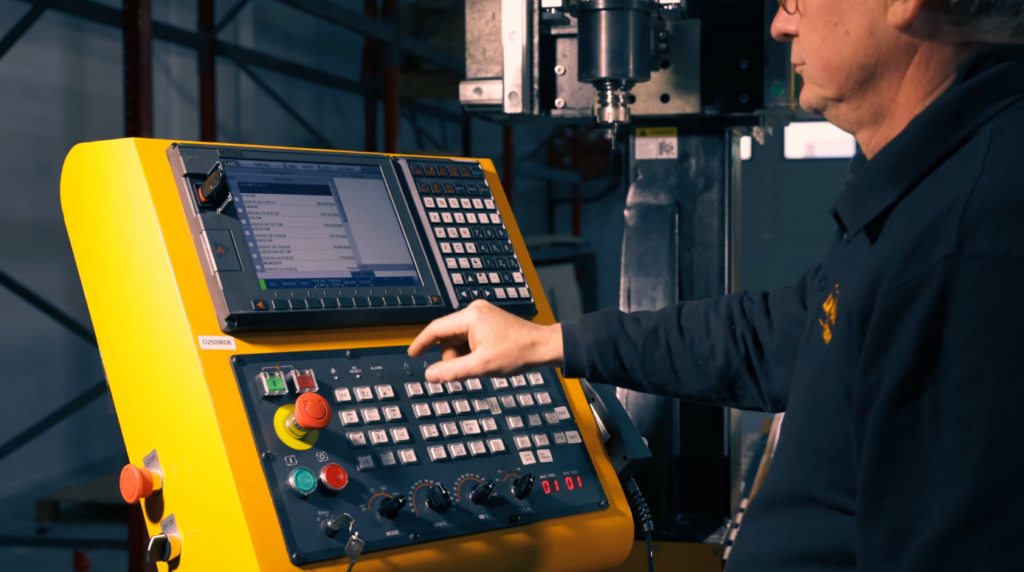

Procédé : 1. Dessin de la pièce en 2D sur le logiciel Vcarve pro (logiciel au choix)2. Définition du parcours outil rainurage borgne sur le logiciel Vcarve pro (logiciel au choix)3. Initialisation de la fraiseuse cnc LUQUE Machines : mise sous tension, prise d’origines machines4. Transfert du code ISO (code G) de parcours d’outil sur la fraiseuse5. Préparation de l’usinage : fixation du brut sur table, prise d’origine pièce, changement d’outil, palpage de longueur outil6. Lancement de la fabrication
Modèle : L2040Dimensions : 2000x4000x600mmOptions :
Procédé : 1. Poche avec fraise de diamètre 12mm, 4 dents descendant 2. Découpe avec fraise de diamètre 6mm, 2 dents à compression
Modèle : L2030Dimensions : 2000x3000x400mmOptions :
Procédé : Découpe par rainurage traversant 2 passes avec une 3ème passe de finition à l’aide d’une fraise de diamètre 10mm, 4 dents à compression.
Modèle : série L 2000 x 3000 mm (L2030)Dimensions : 2000x3000x400mmOptions : Changeur d’Outil Automatique 12 outils, 4ème axe sur broche (axe B), Broche de puissance 9 kW, Servomoteurs 1,5 kW sur les 4 axes, Aspiration des copeaux automatique, Table aspirante, IHM : pupitre de commande avec écran, clavier et manette
Modèle : M6012 Dimensions : 600x1200x200mm Options : Changeur d’Outil Automatique 6 outils, Broche de puissance 9 kW, Servomoteurs 750 W sur les 3 axes, Table en acier rectifiée, Pupitre de commande, Micro-lubrification de l’outil
Modèle : série L 1200 x 1200 mm (L1212) avec tête 5 axesDimensions : 1200x1200x600mm Options : Changeur d’Outil Automatique 12 outils, Tête 5 axes, Broche de puissance 9 kW, Servomoteurs 1,8 kW sur les 5 axes, Table aspirante, IHM : pupitre de commande avec écran, clavier et manette avec option RTCP
Modèle : série L 2000 x 3000 mm (L2030)Dimensions : 2000x3000x450mmOptions : 4ème axe sur broche (axe B), Changement d’outil automatique, Broche 9kW refroidie par air, Servomoteurs 1500W sur les 4 axes, Pupitre de commande avec écran et télécommande filaire
Modèle : série L 1300 x 2500 mm (L1325)Dimensions : 1300x2500x300mm Options : 4ème axe sur table (amovible) de diamètre 125mm, Broche 3,5kW refroidie par air, Servomoteurs 750W sur les 4 axes
Modèle : série M 600 x 1200 mm (M0612)Dimensions : 600x1200x250mmOptions : 4e axe rotatif, Broche de puissance 3,2 kW, Servomoteurs 750 W sur les 3 axes
Procédé : Gravure avec fraise en V d’angle 90° et de largeur 16mm.
Modèle : série L 2000 x 3000 mm (L2030)Dimensions : 2000x3000x400mm Options : Changeur d’Outil Automatique 12 outils, 4ème axe sur broche (axe B), Broche de puissance 9 kW, Servomoteurs 1,5 kW sur les 4 axes, Aspiration des copeaux automatique, Table aspirante, IHM : pupitre de commande avec écran, clavier et manette
