Centro di lavorazione verticale a 3-5 assi per metalli

à partir de 40 000 €

Categoria:
Configurez votre fraiseuseScopri anche :

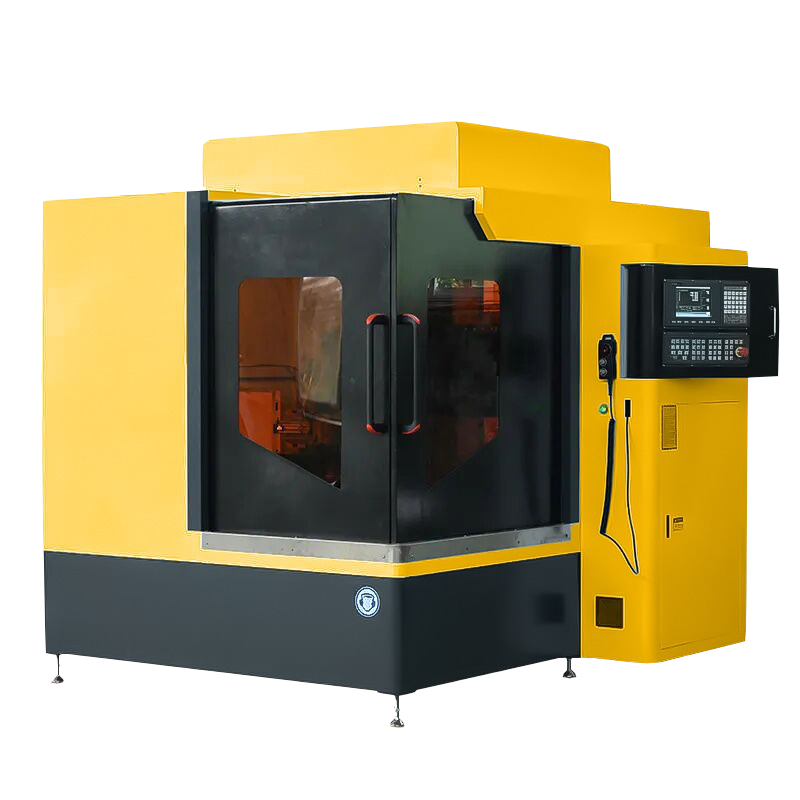

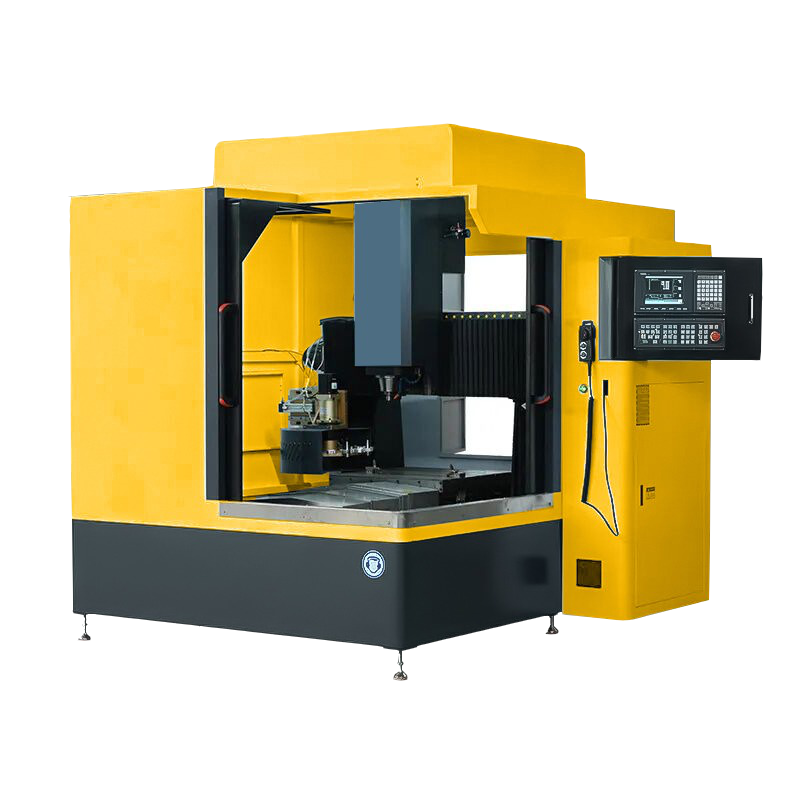

Centro di lavorazione verticale da 3 a 5 assi :

Questo centro di lavorazione verticale a 5 assi CNC è progettato per offrire una precisione e una versatilità eccezionali nella lavorazione degli acciai e di altri metalli. La sua struttura in acciaio fuso robusto, combinata con servomotori e viti a sfere da 30 mm, garantisce una rigidità ottimale e una grande ripetibilità. Il cambio automatico degli utensili e il carosello da 12 utensili aumentano notevolmente la produttività, mentre i compartimenti completi assicurano un ambiente di lavoro pulito e sicuro.

  • Centro di lavorazione 5 assi CNC per acciai e altri metalli
  • Macchina con tavola, telaio e struttura in acciaio fuso
  • Tavola mobile per l’asse Y

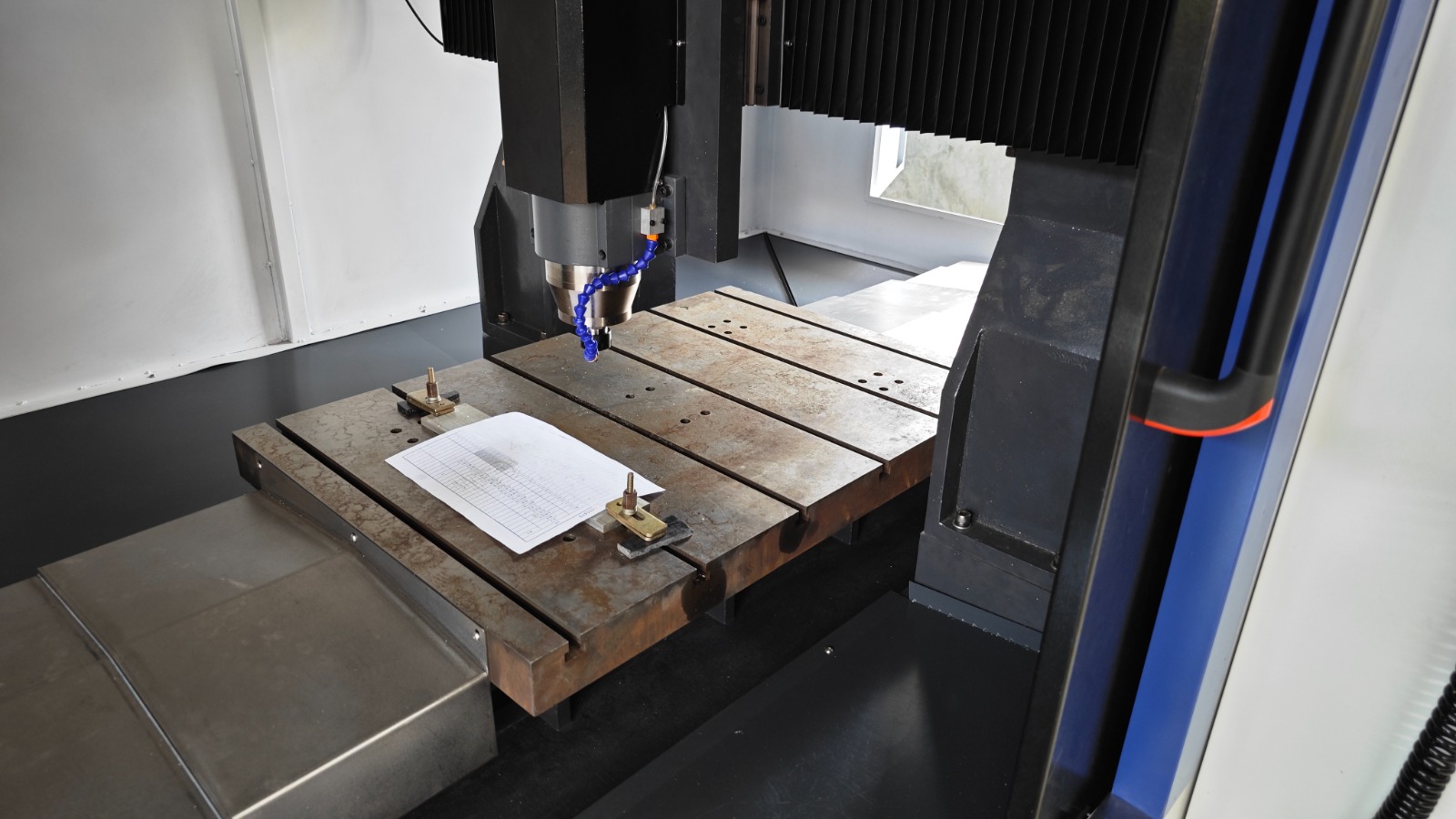

  • Tavola in acciaio con scanalature a T
  • Compartimenti completi della macchina con porte scorrevoli
  • Mandrino meccanico
  • Cambio automatico utensili
  • Carosello da 12 utensili
  • Portautensili BT40
  • Mandrino a pinze per serraggio utensili tipo ER
  • Raffreddamento del mandrino tramite liquido
  • Getti di liquido di raffreddamento
  • Recuperatore di liquido di raffreddamento in acciaio inox
  • Servomotori su tutti e 3 gli assi
  • Trasmissione degli assi X, Y e Z tramite viti a sfere da 30 mm
  • Guide lineari prismatiche da 30 mm sugli assi X, Y e Z
  • Lubrificazione di tutte le guide e viti a sfere
  • Sensore elettromagnetico per rilevamento automatico dell’origine
  • Misuratore automatico di utensili
  • Set di utensili da taglio
  • Alimentazione elettrica: trifase 400V

Opzioni aggiuntive disponibili :

  • Evacuazione trucioli
  • Raffreddamento interno del mandrino
  • 4° asse rotativo per la produzione di pezzi in 3D
  • 4° asse con orientamento del mandrino ±90°
  • 5° asse rotativo per la produzione di pezzi in 3D
  • 5° asse con orientamento del mandrino ±90°
  • A queste si possono aggiungere tutte le opzioni e modifiche su misura, oltre ai nostri servizi.

I punti di forza di questo centro di lavorazione verticale a 5 assi:

  • Centro di lavorazione verticale a 5 assi CNC di precisione e facile da usare, con numerose possibilità di personalizzazione.
  • Progettato e realizzato per un uso professionale intensivo. *
  • Particolarmente adatto ai meccanici.
  • Macchina con tavola mobile, formato utile da 400x400x400 mm fino a 2000x4000x1000 mm in versione speciale.
  • Pannello di controllo di grandi marchi a scelta (Siemens, Fanuc, Heidenhain, Fagor…).
  • Controlli numerici CNC compatibili con codice ISO (G-code e M-code).
  • Cinematica di alta qualità con componenti industriali forniti dai leader mondiali del settore, montati su telai in acciaio fuso.
  • Opzioni specializzate adattate alle esigenze attuali dei clienti in ogni settore industriale.

Alcuni dei materiali utilizzabili:​

(in base all’elettromandrino e all’utensile scelti)

  • Acciai
  • Acciaio inox
  • Alluminio
  • Leghe a base di alluminio o rame
  • Pietre, marmo, granito, ecc.
  • Materiali compositi per l’edilizia
  • Materiali compositi per l’industria (resina poliestere caricata con fibra di vetro, fibra di carbonio…)
  • Legno e derivati
  • Plastica e derivati

Alcuni componenti di questo centro di lavorazione verticale a 5 assi:

Structure Centre d'Usinage Vertical LUQUE Machines

STRUTTURA ROBUSTA​

La struttura di questo centro di lavorazione verticale è in acciaio fuso per garantire una robustezza senza compromessi. La rigidità dell’intero telaio assicura le migliori tolleranze di lavorazione per una precisione perfetta.

Cambio utensile automatico

Magazzino di tipo carosello da 8 a 32 portautensili di tipo BT40. Il cambio utensile automatico aumenterà la produttività eliminando i tempi morti dovuti alla sostituzione degli utensili.

caroussel changement d'outil automatique LUQUE Machines
Broche mécanique centre d'usinage acier CNC LUQUE Machines

Mandrino meccanico

Un mandrino meccanico con velocità nominale da 8.000 giri/min a 15.000 giri/min, dotato di sistema di raffreddamento a liquido. Accoppiato direttamente o tramite cinghia a un motore trifase con potenza da 7,5 kW a 15 kW, garantisce una coppia utensile ottimale per un taglio efficiente in base alle vostre esigenze.

Guide lineari prismatici 40 mm

Guide lineari prismatici da 40 mm montati e fissati sul telaio con 3 x 2 carrelli orizzontali per garantire il supporto necessario alla rigidità della fresatrice. I carrelli sono dotati di sistemi di lubrificazione automatica brevettati ad alte prestazioni, che assicurano uno scorrimento ottimale e una maggiore durata nel tempo.

Servomotori

Più veloci e precisi rispetto ai motori passo-passo, i servomotori sono in grado di eseguire operazioni di lavorazione su ampie dimensioni senza rischio di perdita de posizione. La loro elevata coppia consente un’elevata velocità di avanzamento durante la lavorazione. Inoltre, il loro funzionamento riduce le vibrazioni, evitando deviazioni durante il taglio e prolungando la durata della macchina.
