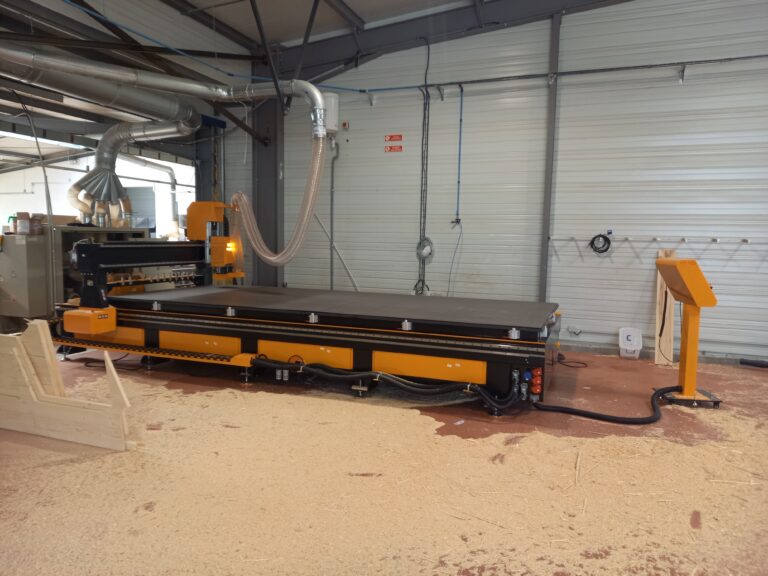

Fresatrice CNC per legno e metallo

La fresatrice CNC per legno e metallo della serie L è una macchina utensile versatile, progettata per la lavorazione precisa di materiali diversi come legno, plastica, compositi e metalli non ferrosi.

Questo centro di lavorazione per il legno dispone di una struttura robusta in acciaio da 8 mm, che garantisce elevata rigidità e grande precisione. La sua struttura è combinata con trasmissioni a pignone e cremagliera sugli assi X e Y e viti a ricircolo di sfere sull’asse Z.

Questa macchina CNC per il legno è ideale per applicazioni che richiedono lavorazioni complesse su ampie dimensioni. Inoltre, la fresatrice per legno offre una grande flessibilità grazie a un’ampia gamma di opzioni e utensili disponibili.

Fresatrice CNC per legno particolarmente adatta a falegnami ed ebanisti. Utilizzata anche nei settori dell’aeronautica, della plasturgia e dei compositi, nella meccanica di precisione, nella lavorazione dell’alluminio e nella pubblicità. Opzioni specializzate adattate alle esigenze attuali dei clienti in ogni settore di attività.

Centro di lavorazione per il legno robusto e semplice da usare, con numerose possibilità di personalizzazione, progettato e realizzato per un uso professionale intensivo.

Descrizione
-
Macchina CNC per legno e metallo serie L

Fresatrice per legno e metallo con tavola, portale e telaio in acciaio da 8 mm
Struttura meccano-saldata
Mandrino da 3,5 kW o 9 kW
Servomotori su tutti gli assi da 750 W o 1500 W
Mandrino con sistema di raffreddamento
Mandrini a pinze per serraggio utensili tipo ER25 o ER32
Macchina a tavola fissa con formato utile da 1200×1200 mm fino a 2000×4000 mm in versione standard, con possibilità di realizzazione su misura
Tavola con scanalature a T per il fissaggio dei pezzi
Guide lineari prismatiche HIWIN® sugli assi X, Y e Z
Trasmissione sugli assi X e Y a pignone e cremagliera
Trasmissione dell’asse Z con vite a ricircolo di sfere
Palpatore utensile sull’asse Z per la calibrazione automatica dell’altezza dell’utensile
Controllo numerico CNC compatibile con codice ISO (G-code e M-code)
Alimentazione elettrica a scelta: monofase 220V o trifase 400V

Scopri anche il centro di lavorazione a 5 assi per metalli, la fresatrice CNC digitale e la fresatrice CNC a portale a 5 assi.

Alcuni componenti del centro di lavorazione per il legno:

Magazzino utensili lineare

Magazzino da 12 portautensili con coni ISO30 nella versione standard. Il cambio utensile automatico aumenterà la produttività eliminando i tempi morti dovuti alla sostituzione degli utensili. Possibilità di aggiungere fino a 32 utensili nel magazzino.

utensili

Broccia affidabile e potente

Una broccia da 3,5 kW con cambio utensile manuale o 9 kW con cambio utensile automatico, dotata di raffreddamento ad aria per garantire una coppia ottimale e un taglio più efficiente. La sua struttura semplice e razionale le conferisce potenza e affidabilità.

3500 W

potenza della broccia

Rails di guida

Rails di guida HIWIN® da 30 mm, montati e fissati su un telaio rettificato con 2 x 2 carrelli orizzontali per supportare l’intero peso del ponte e garantire la rigidità necessaria alla fresatrice.

I carrelli sono dotati di sistemi di lubrificazione automatica brevettati ad alte prestazioni, che assicurano uno scorrimento ottimale e una maggiore durata nel tempo.

Servomotori

Più veloci e precisi rispetto ai motori passo-passo, i servomotori sono in grado di eseguire operazioni di lavorazione su ampie dimensioni senza rischio di perdita di posizione.

La loro elevata coppia consente un’alta velocità di avanzamento durante la lavorazione. Inoltre, il loro funzionamento riduce le vibrazioni, evitando deviazioni durante il taglio e prolungando la durata della macchina.

0 W

su ogni asse

Riduttori planetari

Riduttori planetari di Nidec Leroy-Somer posizionati tra l’albero motore e il sistema di trasmissione di ciascun asse, garantendo un’elevata precisione nei movimenti e riducendo al minimo i giochi meccanici.

Pignoni e cremagliere elicoidali

Trasmissione degli assi X e Y tramite pignoni su cremagliere elicoidali, garantendo elevate velocità di spostamento riducendo al minimo vibrazioni e giochi, oltre a una trasmissione ottimale della coppia.

Sistema di aspirazione della tavola

I vostri pezzi vengono mantenuti per aspirazione sulla tavola grazie al nostro sistema a pompa, eliminando la necessità di serraggi con morsetti e aumentando così la velocità di produzione.

Disponibile con una potenza da 5,5 a 15 kW e in versione a doppio stadio, per un migliore fissaggio dei pezzi di piccole dimensioni.

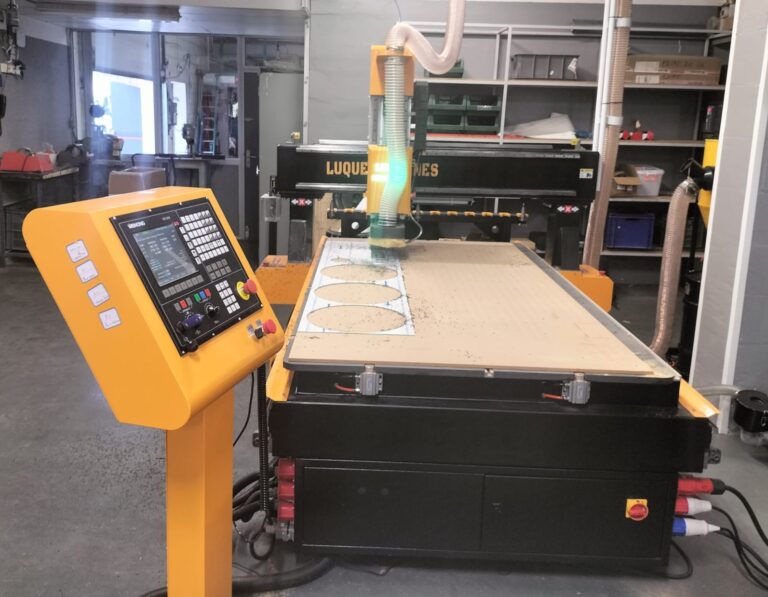

Pulpito di comando

Pulpito di comando industriale mobile su ruote.

Manopola con volante per il controllo manuale.
Potentiometri per la regolazione delle velocità.
Simulazione, programmazione e linguaggio conversazionale.
Gestione delle opzioni tramite tasti configurabili.
Lettura di codici ISO (G-code, M-code…), DXF e PDF.
Trasferimento file tramite chiavetta USB o rete locale via cavo RJ45.
Pause durante la lavorazione, lettura blocco per blocco o linea per linea, possibilità di tornare indietro nei programmi.

Marche disponibili : Fanuc, Fagor, Mitsubishi, Heidenhain, Siemens, Weihong, Syntech.

Video della fresatrice per legno e metallo serie L

OPZIONI AGGIUNTIVE DISPONIBILI - CENTRO DI LAVORAZIONE PER IL LEGNO

Pulpito di comando industriale

Pulpito di comando CNC LUQUE Macchine Pulpito di comando industriale mobile su ruote.

Manopola con volante per il controllo manuale.
Potentiometri per la regolazione delle velocità.
Simulazione, programmazione e linguaggio conversazionale.
Gestione delle opzioni tramite tasti configurabili.
Lettura di codici ISO (G-code, M-code…), DXF e PDF.
Trasferimento file tramite chiavetta USB o rete locale via cavo RJ45.
Pause durante la lavorazione, lettura blocco per blocco o linea per linea, possibilità di tornare indietro nei programmi.

Pulpito di comando CNC LUQUE Macchine

Cambio utensile automatico

Il cambio utensile automatico include:

un magazzino utensili
coni portautensili ISO30
pinze ER32
un mandrino da 9 kW con cambio utensile automatico
una scheda di controllo in grado di gestire il cambio utensile automatico

Funzionamento:

Quando è necessario un cambio utensile, il mandrino si posiziona automaticamente sopra il magazzino utensili per rilasciare il porta-utensile attuale e prelevarne uno nuovo. Il porta-utensile è costituito da un cono ISO30 nella parte superiore e da un mandrino (pinza ER) che blocca la fresa sulla parte inferiore. Il cono è mantenuto nel mandrino da un sistema di bloccaggio pneumatico. Dopo aver fissato il nuovo porta-utensile, è possibile eseguire una misurazione automatica della lunghezza dell’utensile: il mandrino si posiziona sopra il palpatore utensile e scende lungo l’asse Z fino a toccarlo con la punta della fresa. Una volta completata questa operazione, l’operazione di lavorazione può iniziare. Il cambio utensile automatico richiede un’alimentazione pneumatica per mantenere i coni nel mandrino. È necessario un compressore con le seguenti capacità minime: – Potenza: 5,5 kW (7,5 CV) – Volume: 1000 L – Pressione: 0,8 MPa (8 bar) – Portata: 0,7 m³/min

Tavola in acciaio rettificato

Tavola in acciaio rettificato con scanalature a T per la lavorazione di pezzi pesanti con alta precisione.

Tavola in acciaio rettificato fresatrice CNC LUQUE Macchine

Tavola aspirante con scanalature a T per un posizionamento rapido

La tavola aspirante consente di mantenere i pezzi in lavorazione per aspirazione, eliminando la necessità di dispositivi di serraggio.

La tavola aspirante include:

una tavola alveolata
4 a 12 zone di aspirazione indipendenti gestibili tramite valvole
scanalature a T in alluminio per il fissaggio dei pezzi, se necessario
tubi di aspirazione sotto la tavola
valvole a rubinetto sul lato del telaio per il controllo delle zone della tavola
un manometro per misurare la pressione di ogni pompa

Pompe per tavola aspirante

La pompa di aspirazione include:

una pompa a vuoto
un sistema di aspirazione
un filtro dell’aria
un silenziatore
una valvola di sicurezza
un avviatore progressivo
un relè termico di sicurezza
un sistema di controllo manuale e automatico

La pompa permette di creare il vuoto sulla tavola aspirante. Offriamo sistemi di aspirazione con una potenza compresa tra 5 kW e 15 kW per le fresatrici standard. La pompa di aspirazione è alimentata in trifase per modelli superiori a 5 kW o in monofase per modelli inferiori a 5 kW.

Pompa a vuoto tavola CNC

Aspiratore e collettore di trucioli

Il sistema di aspirazione dei trucioli include:

un aspiratore
un collettore
un tubo
un supporto per il passaggio del tubo
un sistema di avvio elettronico manuale e automatico
una bocchetta di aspirazione con spazzola a livello del mandrino (a sollevamento automatico sulle macchine dotate di cambio utensile automatico)

Il sistema permette di aspirare e raccogliere i trucioli e le polveri generate durante la lavorazione. Una versione avanzata dell’aspiratore per trucioli utilizza un sistema ciclonico abbinato a un filtro in grado di raccogliere particelle fini fino a 3 µm.

Aspiratore per trucioli ciclonico

Interfaccia di controllo DSP con manopola

Per garantire l’affidabilità dei nostri sistemi, LUQUE Macchine equipaggia le sue fresatrici CNC con controllori DSP o pulpiti di comando completamente integrati. Questi controllori includono il lettore di programmi e i calcolatori di traiettorie direttamente all’interno della macchina. Oltre a migliorare l’affidabilità e la precisione, queste interfacce risultano più semplici da utilizzare.

Controllore DSP con manopola

Sistema di micro-lubrificazione per pezzi e utensile

Il sistema di micro-lubrificazione spruzza micro-goccioline sulle parti lavorate e sull’utensile per lubrificare, raffreddare e catturare le polveri durante la lavorazione. È possibile nebulizzare acqua, olio da taglio o semplicemente aria.

Il sistema di micro-lubrificazione include:

un serbatoio per il liquido da taglio
una bocchetta di spruzzatura orientabile
un sistema di regolazione del flusso di liquido da taglio
un sistema di regolazione della pressione di spruzzatura
una vaschetta di raccolta del liquido può essere aggiunta alla tavola

Sistema di micro-lubrificazione utensile e pezzi fresatrice CNC LUQUE Macchine

Battute pneumatiche di posizionamento

Le battute pneumatiche di posizionamento sulla tavola aspirante consentono di fissare le lastre sempre nella stessa posizione durante le lavorazioni in serie.

Battute pneumatiche di posizionamento tavola fresatrice CNC LUQUE Macchine

4° asse rotativo per la produzione di pezzi in rotazione

Il 4° asse rotativo include un mandrino, una contropunta e una scheda di controllo dedicata, in grado di gestire un 4° asse. Permette la fresatura del pezzo in rotazione.

4° asse sulla broccia per la lavorazione sui bordi e la creazione di altorilievi

Il 4° asse sulla broccia include un asse di rotazione lungo l’asse B, configurato come un giunto pivotante tra il portale e la broccia. Permette di inclinare la broccia obliquamente e di lavorare su piani la cui normale è perpendicolare all’asse di rotazione.

4° e 5° assi simultanei

Il 4° e 5° asse sulla broccia includono due assi di rotazione lungo gli assi A e B, configurati come due giunti pivotanti in serie tra il portale e la broccia.
Permettono di inclinare la broccia obliquamente e di lavorare su piani la cui normale è perpendicolare al 5° asse di rotazione, mentre quest’ultimo è a sua volta perpendicolare al 4° asse di rotazione.

Doppia broccia orizzontale

La doppia broccia orizzontale include due brocce orizzontali fissate sul portale, con i rispettivi mandrini orientati in direzioni opposte. Permette di fresare e forare sui bordi delle lastre.

Lama tangenziale

La lama tangenziale e oscillante include una broccia fissata al portale, in grado di movimentare lame da taglio. Permette di tagliare materiali flessibili.

Sega circolare

La sega circolare include un disco da taglio, un sistema motorizzato orientabile e una scheda di controllo in grado di gestire la sega. Permette di tagliare pezzi con précisione.

Taglio al plasma

La tagliatrice al plasma include una testa al plasma, una scheda di controllo in grado di gestire il sistema di taglio, un controllore di altezza, una tavola a denti di sega e un software dedicato. Deve essere alimentata da un generatore di plasma.

Tavola di carico automatica

La tavola di carico consente di caricare automaticamente i pannelli sulla tavola della fresatrice in modo automatizzato. Questo sistema garantisce un’autonomia completa della macchina all’interno di una linea di produzione.

È inoltre possibile aggiungere una tavola di scarico per i pezzi lavorati o un braccio robotizzato per eseguire questa operazione.

Barriere laser immateriali

Le barriere laser immateriali sono un dispositivo di sicurezza. Questo sistema arresta la macchina se una persona o un oggetto entra in una zona delimitata attorno alla fresatrice.

Carterizzazione completa della macchina

La cartérisation completa della macchina permette di isolare la fresatrice per proteggere l’ambiente dalle proiezioni di trucioli, polveri, vapori, rumore e prevenire incidenti. Un sistema di arresto d’emergenza può essere aggiunto in caso di apertura delle porte.

Carterizzazione completa fresatrice CNC

A queste si possono aggiungere tutte le opzioni e modifiche su misura, oltre ai nostri servizi.

ALCUNI DEI MATERIALI LAVORABILI CON QUESTA FRESATRICE CNC:

(In base all’elettromandrino e all’utensile scelti)

Legno massello e derivati
Leghe leggere a base di alluminio o rame
Materie plastiche in lastre rigide (PMMA, PC, PS, PVC, ABS…)
Materie plastiche espanse e lastre alveolari
Schiume rigide (PU, PS…)
Schiume semi-rigide
Materiali compositi per l’edilizia
Materiali compositi per l’industria (resina poliestere rinforzata con fibra di vetro, fibra di carbonio…)
Resine poliesteri
Solo per incisione: pietre tenere, marmo, granito, ecc.
