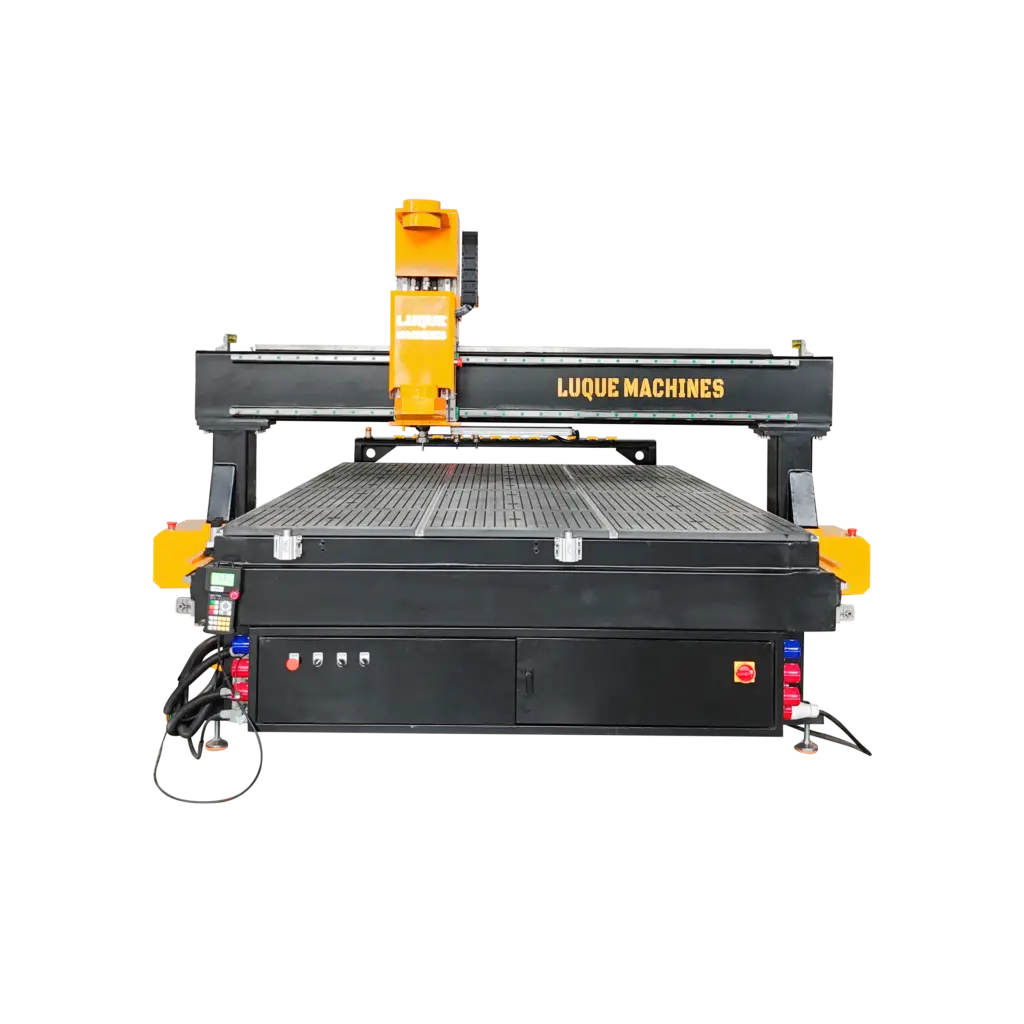

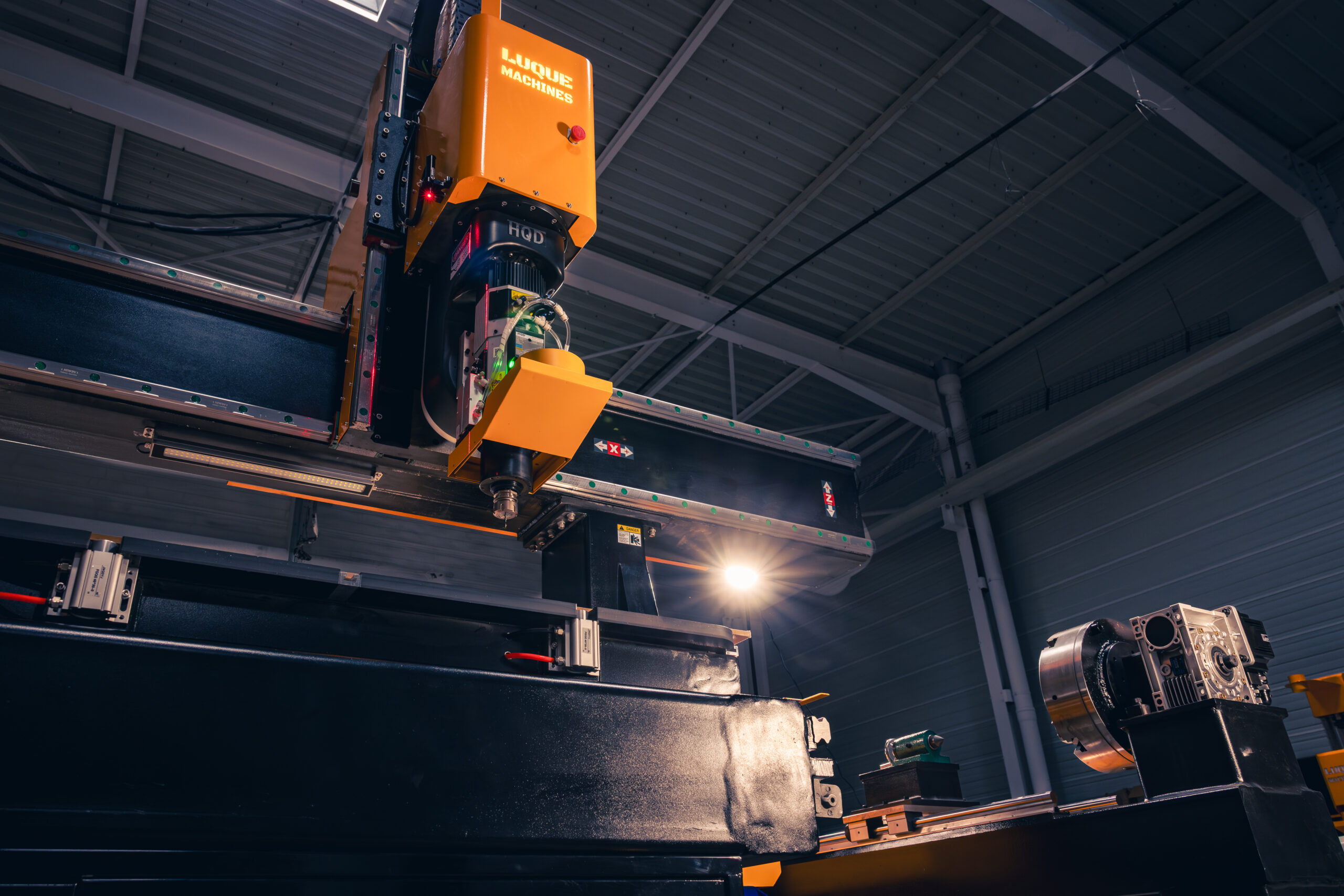

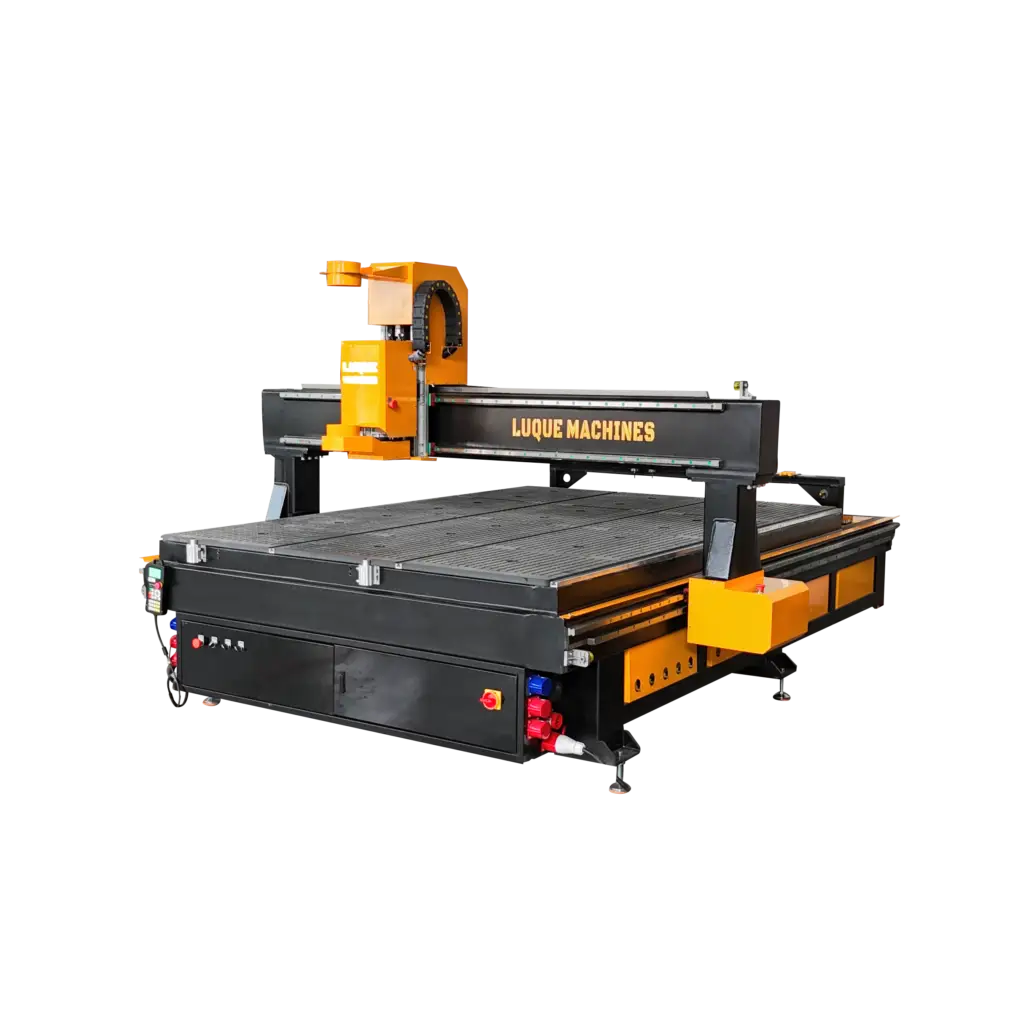

Fraiseuse CNC bois et métal série L

Fraiseuse CNC bois et métal grand format pour l’usinage de matériaux en plaques (bois, plastique, métaux non-ferreux). Ce router cnc est spécialement conçu pour les artisans et les industries travaillant à forte cadence. Sa structure robuste en acier et ses composants fiables en font une machine aussi précise que résistante dans le temps.

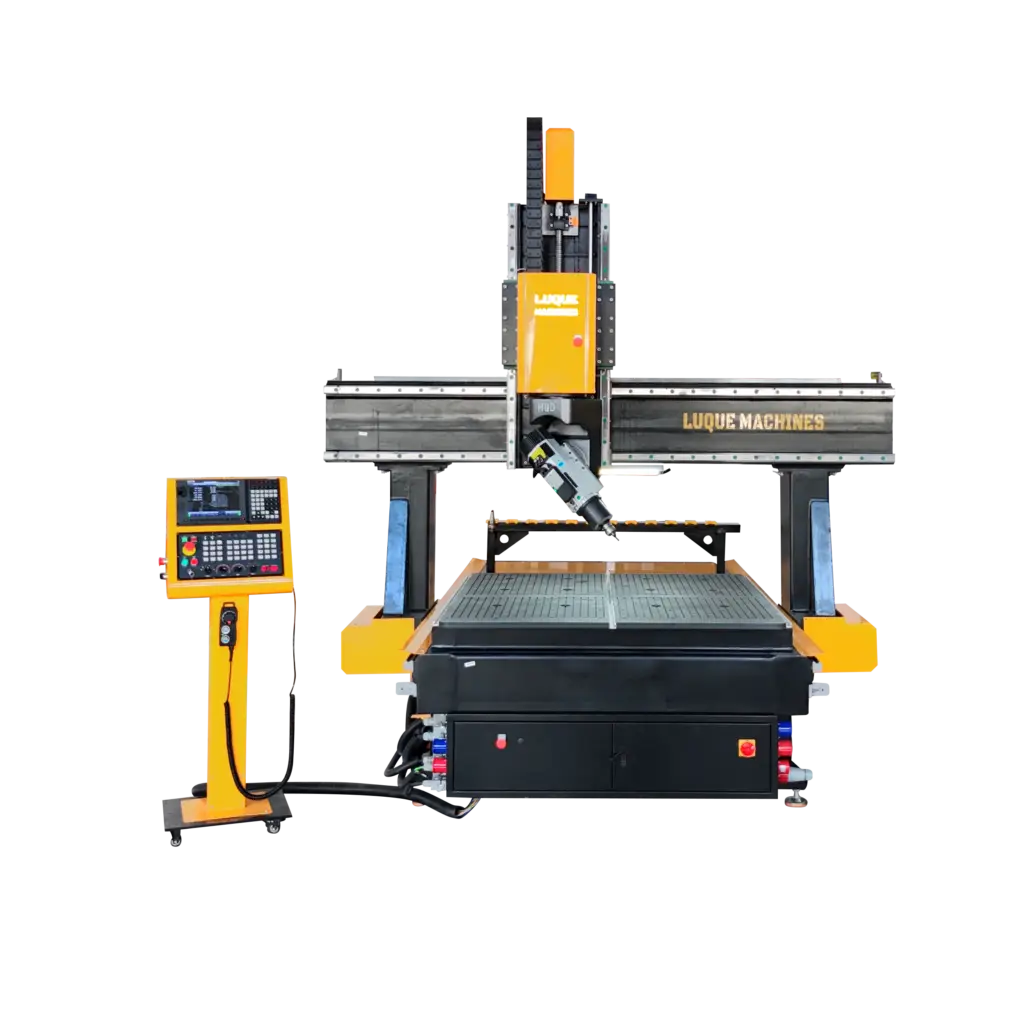

Découvrez également le centre d’usinage 5 axes pour métaux, la fraiseuse numérique série M et la fraiseuse à portique 5 axes.

Catégorie :
Découvrez également :

Fraiseuse CNC bois et métal :

La fraiseuse bois et métal série L est une machine-outil polyvalente conçue pour l’usinage précis de matériaux aussi variés que le bois, le métal et les composites. Sa structure robuste en acier 8mm assure une rigidité exceptionnelle et une grande précision. Sa structure est associée à des entraînements par pignon et crémaillère sur les axes X et Y, ainsi que par vis à billes sur l’axe Z. Cette machine CNC bois est idéale pour les applications exigeant des usinages complexes. La fraiseuse bois série L offre une grande flexibilité grâce à son large choix de motorisations et d’outils.
  • Fraiseuse à bois et métal avec table, portique et châssis en acier 8mm

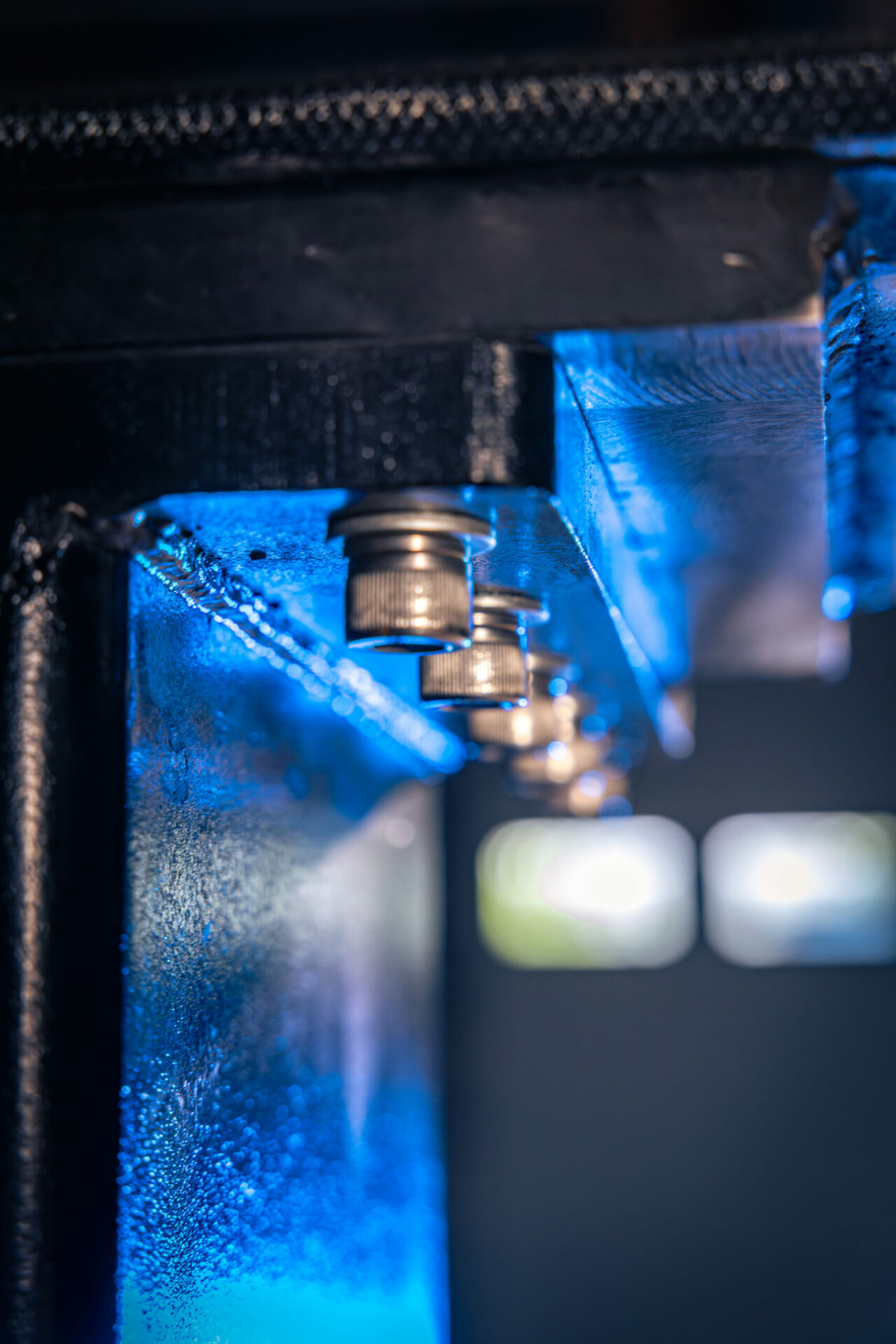

  • Structure mécano-soudée
  • Motorisation pas à pas ou servomoteurs
  • Broche de 3,5 à 9 kW avec système de refroidissement
  • Mandrin à pinces pour serrage d’outils type ER25 à ER32
  • Table avec rainures en T pour la fixation de vos pièces
  • Rails de guidage linéaires prismatiques 25mm sur les axes X, Y et Z

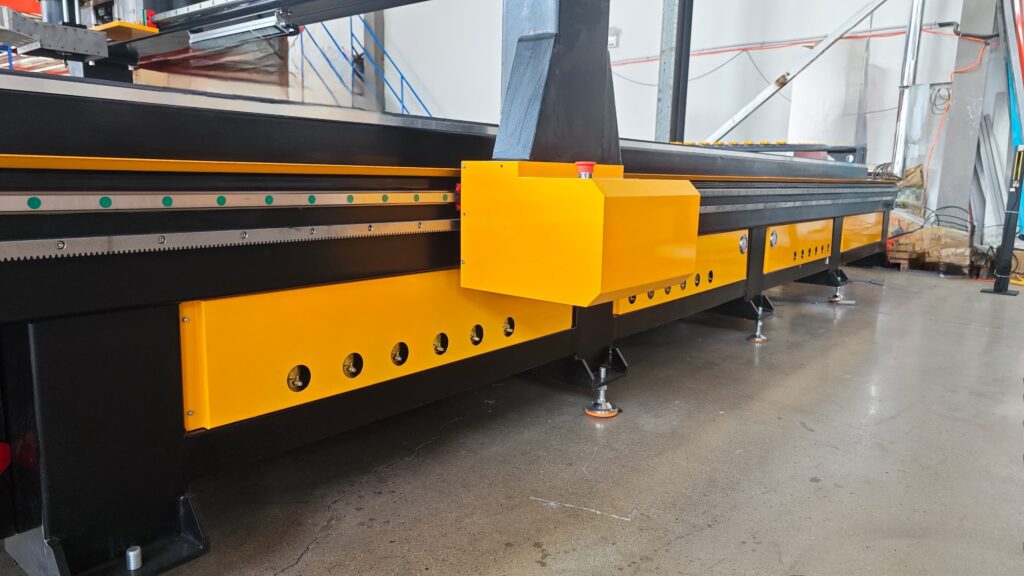

  • Entrainement des axes X, Y par pignon et crémaillère

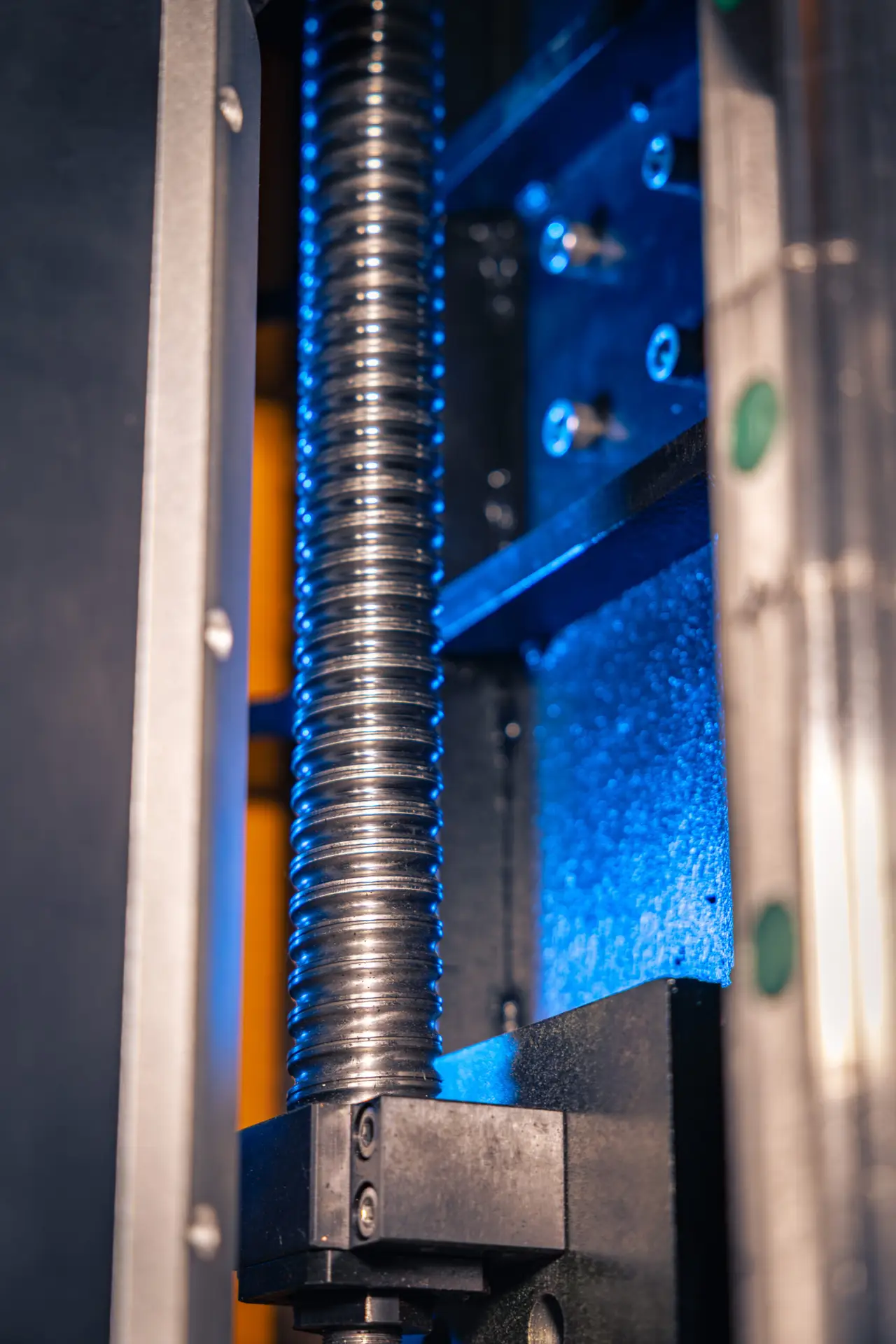

  • Entrainement de l’axe Z par vis à billes
  • Palpeur d’outils en Z pour calibrer automatiquement la hauteur de votre outil
  • Alimentation électrique au choix : monophasé 220V ou triphasé 400V
  • Changeur d’outil automatique

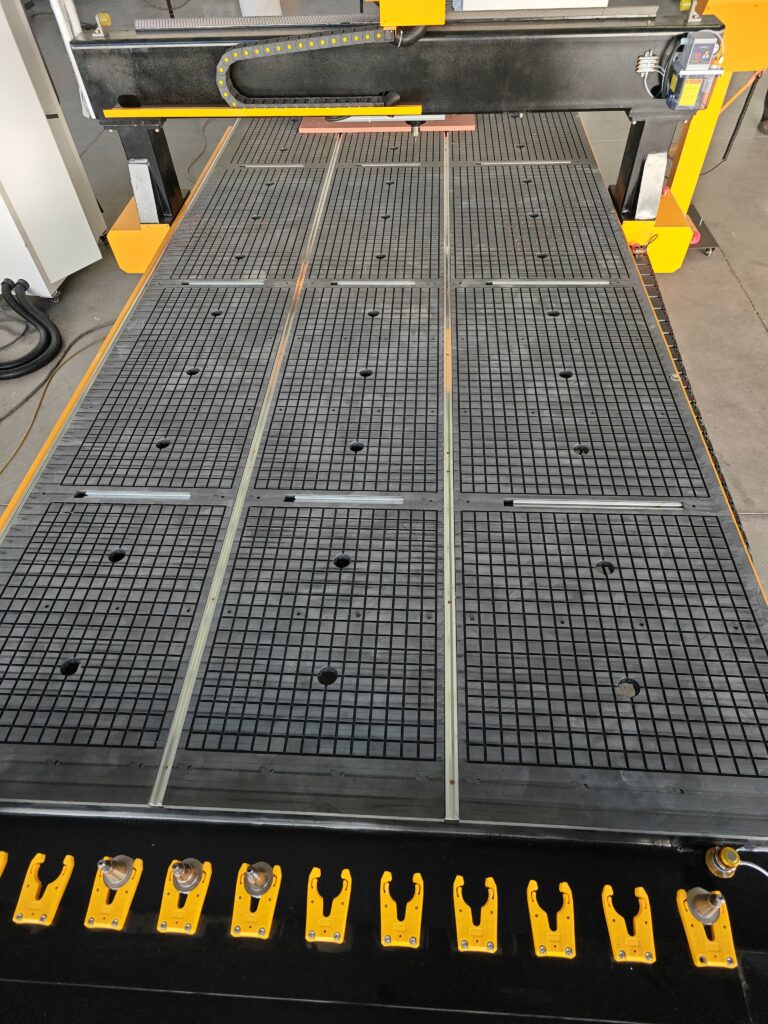

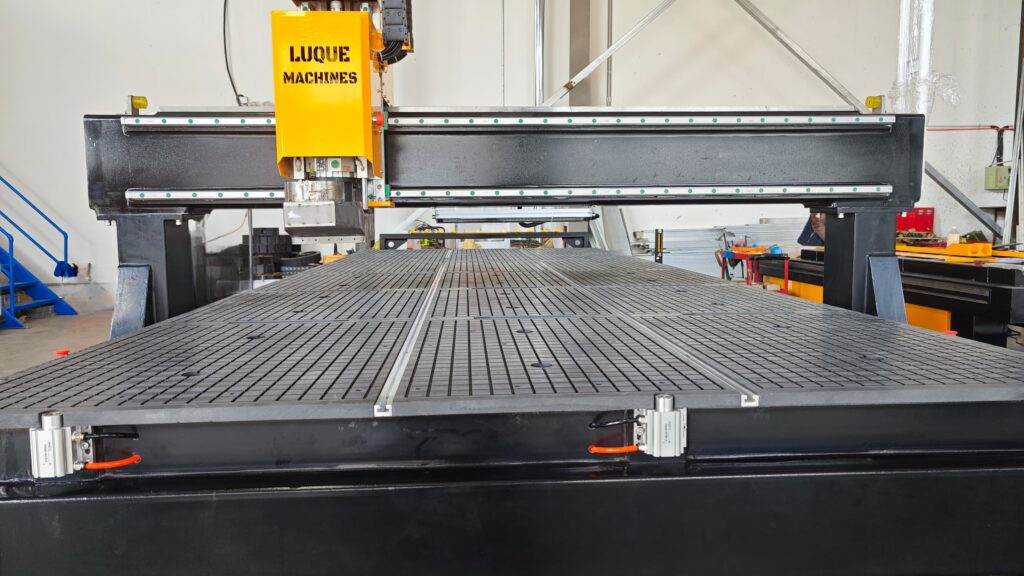

  • Table aspirante pour le maintien de vos pièces sans bridage
  • Pompe 5,5kW à 15kW avec filtre et système d’aspiration pour table aspirante
  • Aspirateur et collecteur de copeaux
  • Servomoteurs sur les 3 axes

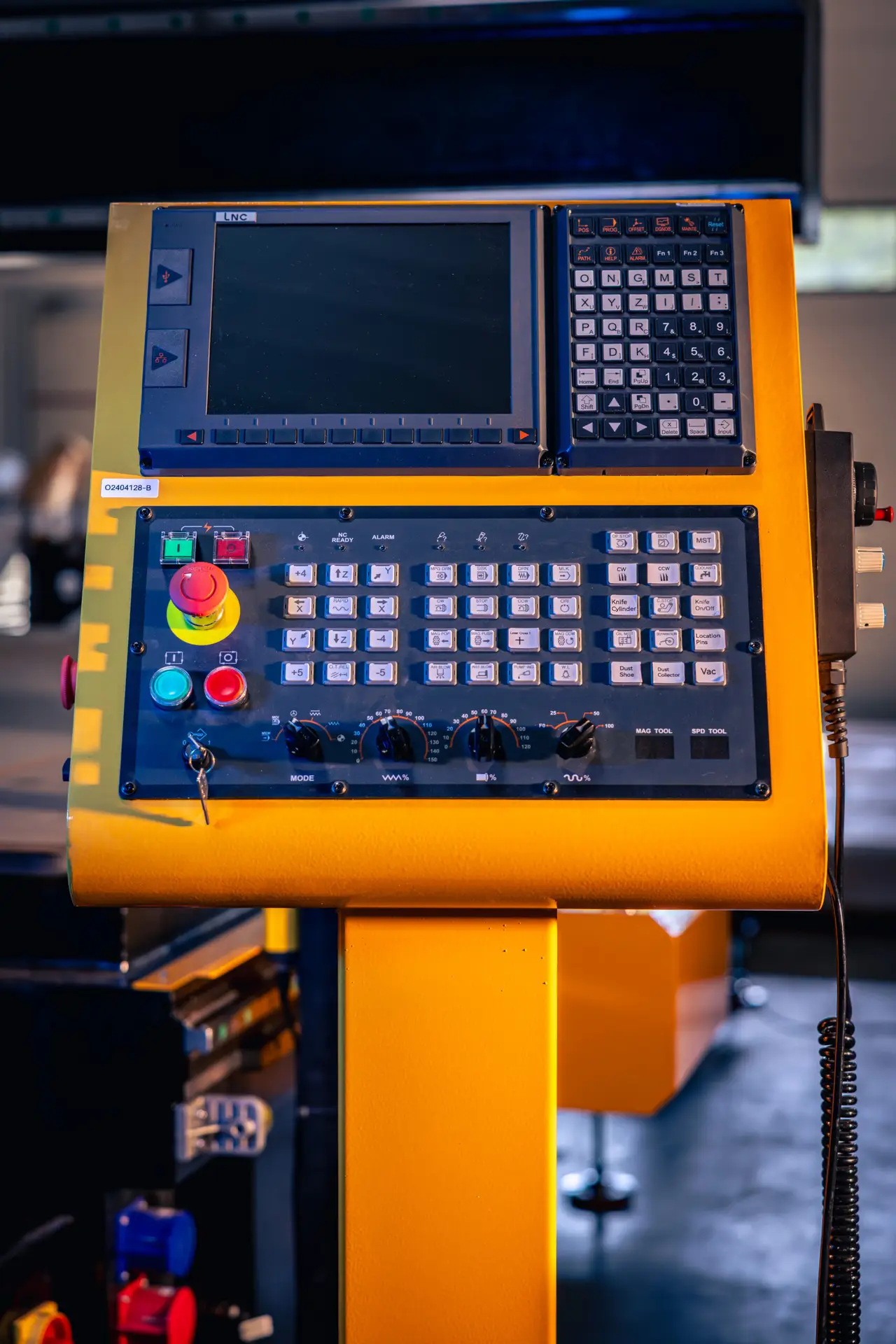

  • Interface de contrôle avec manette
  • Système de lubrification des pièces avec huile de coupe

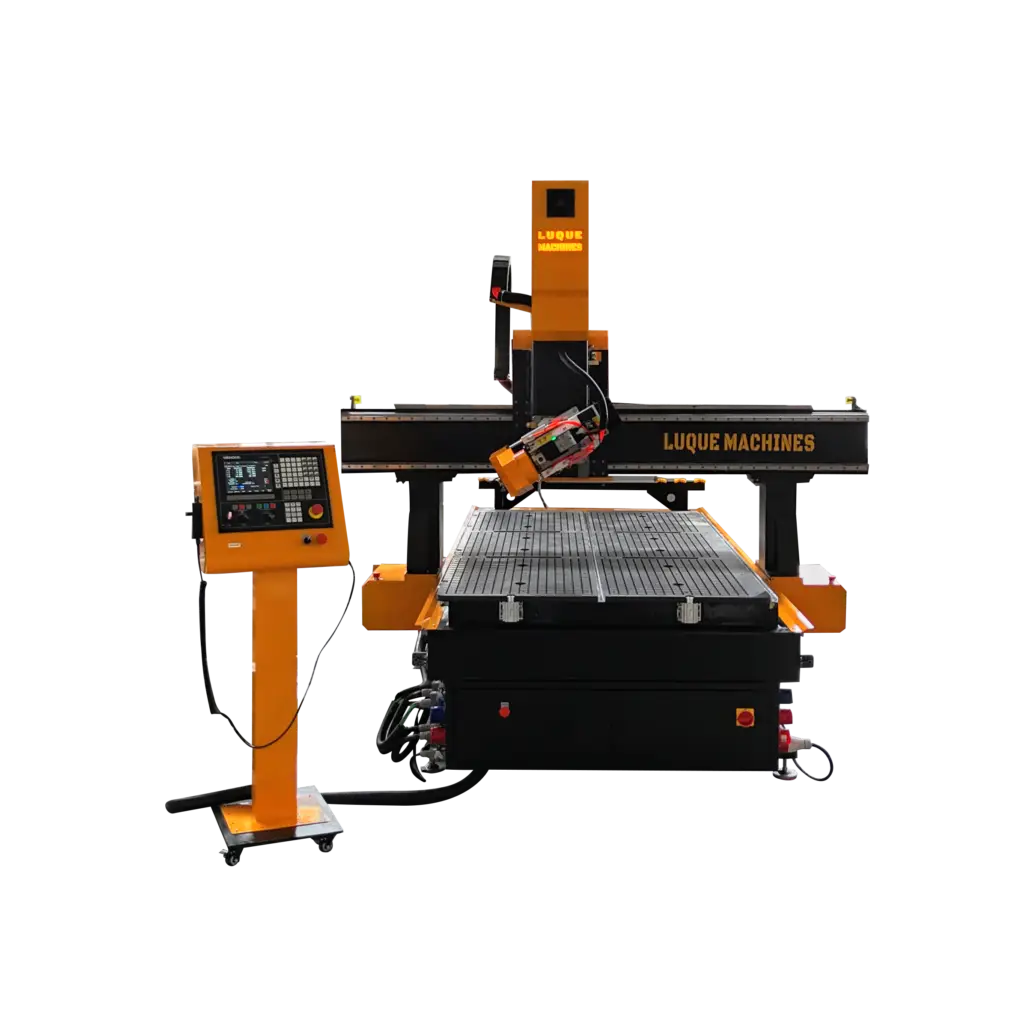

  • 4ème axe rotatif pour fabrication de pièces par rotation
A cela peuvent s’ajouter toutes les options et modifications sur mesures ainsi que nos services.
  • Fraiseuse CNC de précision et facile d’utilisation avec de nombreuses possibilités de personnalisation.
  • Conçue et réalisée pour un usage professionnel intensif.
  • Particulièrement adaptée aux menuisiers et ébénistes. Également utilisée dans les secteurs de l’aéronautique, la plasturgie et les composites, la mécanique de précision, la transformation de l’aluminium et la publicité…
  • Équipement à table fixe de format utile 1300×2500 mm jusqu’à 2000×4000 mm en standard et disponible en réalisation spéciale.
  • Plateaux à dépression innovants et efficaces avec technologie à pompes à vide.
  • Commandes numériques CNC fonctionnant en code ISO (G-code et M-code).
  • Cinématiques de qualité intégrant des composants industriels fournis par les leaders mondiaux dans leur domaine, montées sur des châssis en acier mecano-soudés et stabilisés.
  • Options métiers adaptées aux besoins actuels des clients dans chaque secteur d’activité.

(en fonction de l’électrobroche et de l’outil choisis)

  • Plastiques en plaques rigides (PMMA-PC-PS-PVC-ABS..)
  • Plastiques expansés et plaques alvéolaires
  • Mousses rigides (PU- PS-…)
  • Mousses semi-rigides
  • Matériaux composites pour le bâtiment
  • Matériaux composites pour l’industrie (résine polyester chargée fibre de verre, fibre de carbone…)
  • Bois et dérivés
  • Résines polyester
  • Alliages légers base Aluminium ou base cuivre
  • En gravure seulement : Pierres tendres, marbre, granit etc…

Vidéos de la fraiseuse bois et métal série L

Quelques composants de la machine CNC bois et métal :

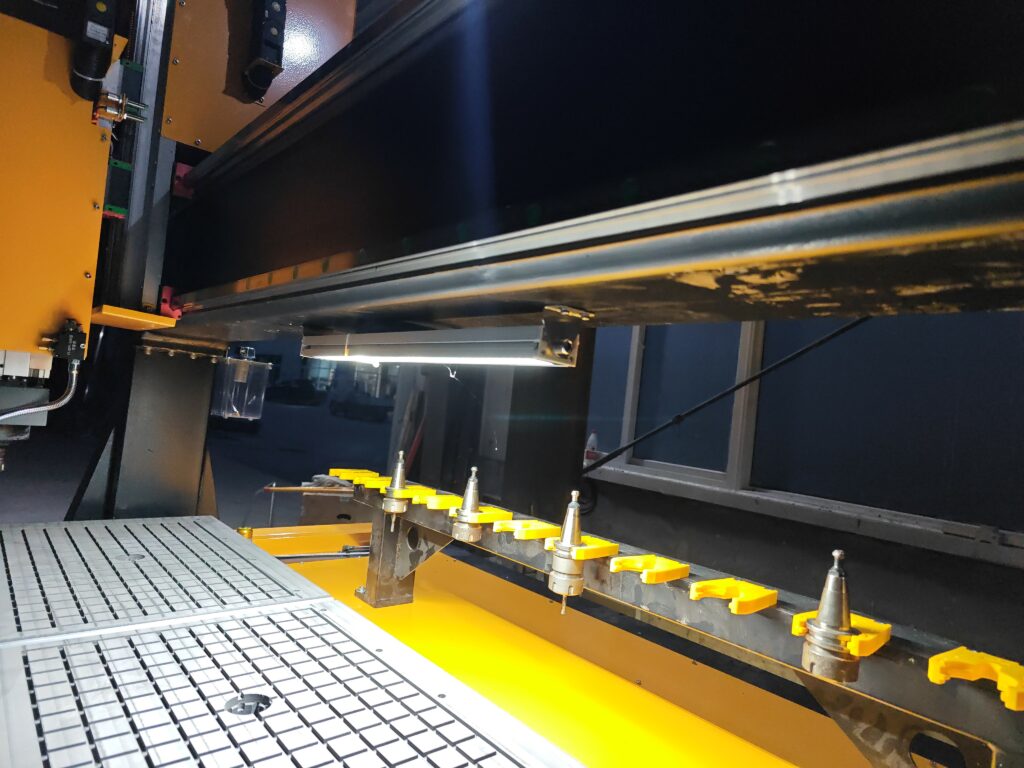

Magasin d’outils linéaire

Magasin de 8 porte-outils de type ISO30. Le changement d’outils automatique accélèrera votre cadence de production en vous évitant les temps morts de changement d’outils. Existe aussi en version de 10, 12, 16 ou 24 porte-outils et en carrousel.

Magasin porte-outils fraiseuse cnc router cnc ATC changeur d'outil automatique commande numérique LUQUE Machines
Broche cnc router cnc ATC changeur d'outil automatique commande numérique LUQUE Machines

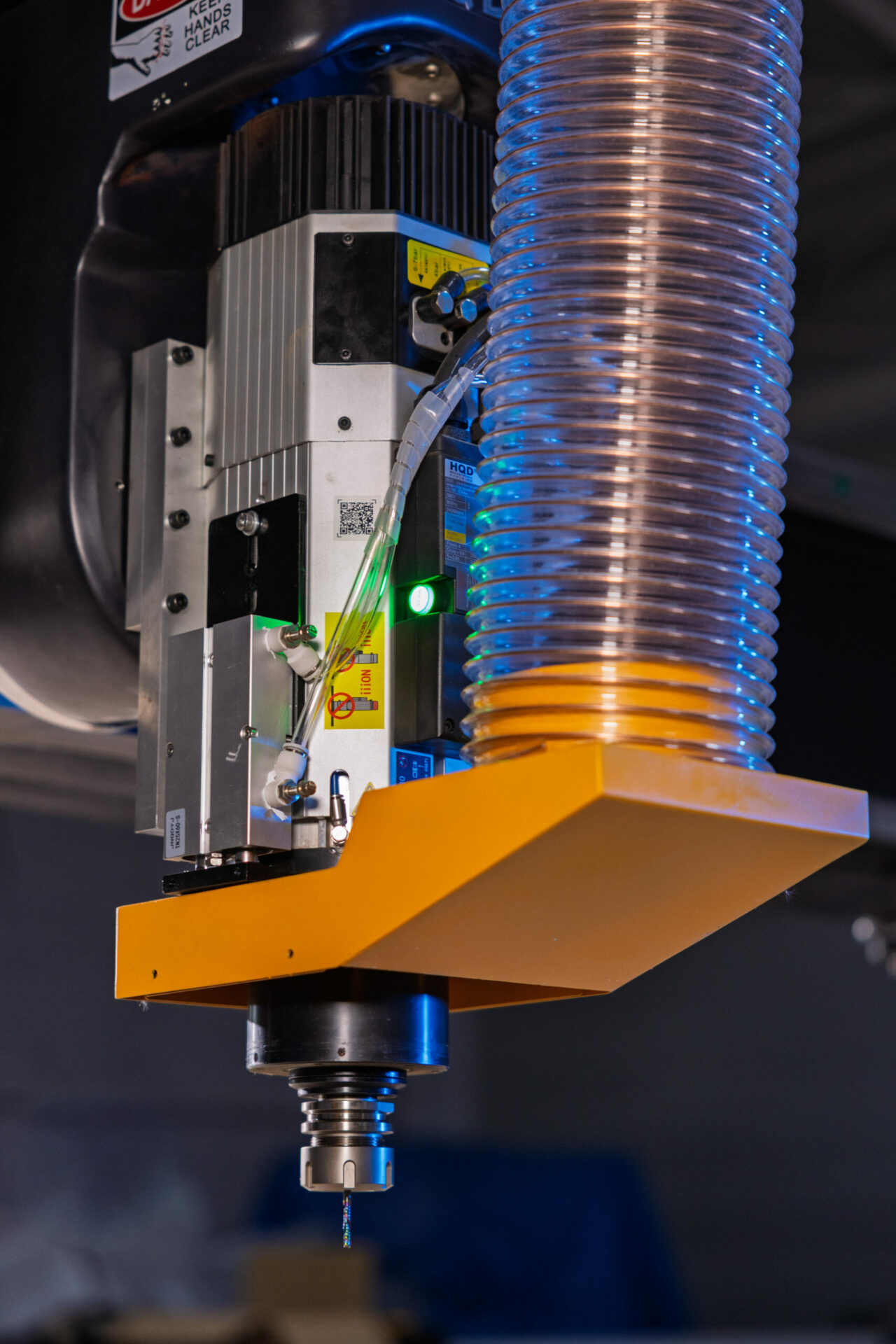

Broche de 3.5 à 9 kW avec changeur d’outil automatique en option

Une broche de 3.5 à 9 kW avec système de refroidissement par air afin d’assurer un couple outil optimal pour une meilleure coupe. Surface de corps lisse pour éviter toute corrosion. Sa conception simple et rationnelle lui confère puissance et fiabilité.

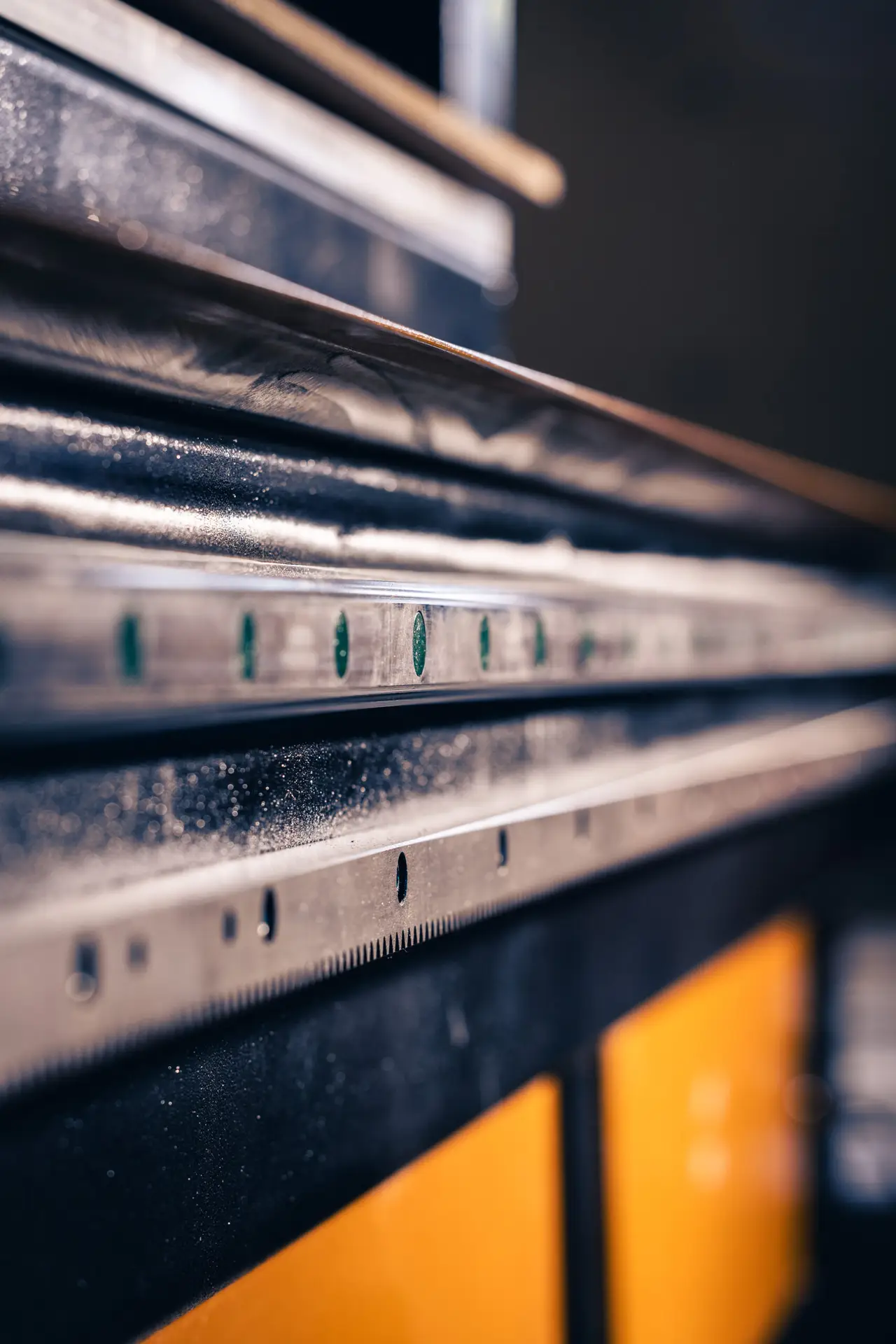

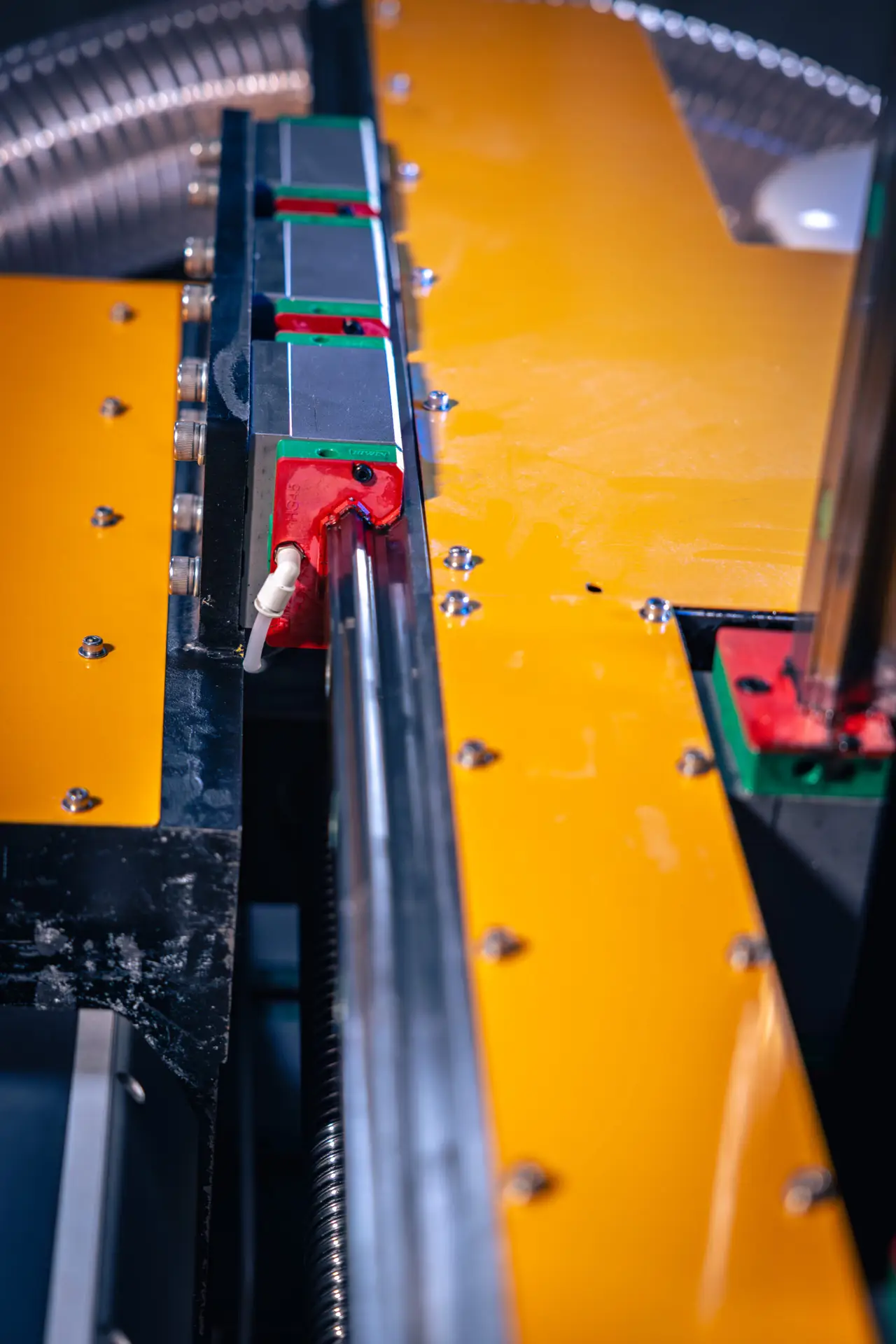

Rails de guidage prismatique 25mm

Rails de guidages prismatiques 25mm posés et fixés sur le châssis avec 2 x 2 chariots à l’horizontal pour supporter tout le poids du pont et assurer le maintient nécessaire pour la rigidité de votre fraiseuse. Les chariots sont équipés de systèmes de lubrification automatiques brevetés haute performante permettant une glisse optimale et une durée de vie prolongée.

rail de guidage

Servomoteurs

Plus rapides et précis que les moteurs pas à pas, les servo-moteurs sont capables de réaliser vos opérations d’usinage sur de grandes dimensions de travail sans décrochage. Leur couple important leur permet d’avoir une grande vitesse d’avance en travail. Leur fonctionnement réduit également les vibrations et évite les écarts lors de la coupe tout en rallongeant la durée de vie de votre machine.

Système d’aspiration de la table 5,5 à 15 kW

Vos pièces sont maintenues par aspiration sur la table grâce à notre système de pompe. Plus besoin de serrer vos pièces avec des pinces, votre cadence de production s’en trouvera accélérée. Existe de 5,5 à 15 kW de puissance et en version double étage pour un meilleur maintien des pièces aux petites surfaces.

pompe à vide table aspirante fraiseuse cnc

Ce que nos clients fabriquent avec cette fraiseuse à bois :

découpe et gravure panneau mdf fraiseuse cnc
Découpe et gravure panneau MDF
sapin de noel bois découpe fraiseuse cnc
Découpe de panneau MDF
Pancarte mélaminé noir gravure fraiseuse cnc
Gravure sur mélaminé
Plateau coeur bois fraiseuse cnc
Fraisage volumique de bois
découpe aluminium fraiseuse cnc
Découpe et perçage de plaques aluminium
Pots à crayons bois fraiseuse cnc
Fraisage poche, perçace et découpe de bois brut
Gravure cnc lithographique fraiseuse
Gravure pour lithographie sur corian
tete de lit bois découpe motifs fraiseuse cnc
Découpe en motifs de panneaux de bois
