لوحة تحكم صناعية متحركة على عجلات. ذراع تحكم مع عجلة. مقاييس جهد لضبط السرعات. محاكاة، برمجة، لغة حوارية. التحكم في الخيارات من الأزرار القابلة للتكوين. قراءة أكواد ISO (G-code، M-code…)، DXF وPDF. نقل الملفات من ذاكرة USB أو من شبكة محلية بكابل RJ45. توقفات مؤقتة أثناء التشغيل، قراءة كتلة بكتلة أو سطر بسطر، رجوع للخلف في البرامج.

لوحة تحكم CNC LUQUE Machines

مغير الأداة الأوتوماتيكي يشمل:

• مخزن أدوات
• مخاريط حاملة أدوات ISO30
• ملاقط ER32
• محور دوران 9 كيلووات بتغيير أدوات أوتوماتيكي
• بطاقة تحكم قادرة على إدارة تغيير الأداة الأوتوماتيكي

التشغيل:

عندما يكون تغيير الأداة ضرورياً، يتموضع المحور الدوار تلقائياً فوق مخزن الأدوات لوضع حامل الأداة الحالي وأخذ واحد جديد. يتكون حامل الأداة من مخروط ISO30 في جزئه العلوي وظرف (ملقط ER) يثبت الفريزة عند ساقها. يتم تثبيت المخروط على المحور الدوار بواسطة صمام يتحكم فيه نظام هوائي. بمجرد تثبيت حامل الأداة، يكون قياس تلقائي لطول الأداة الجديدة اختيارياً: يتموضع المحور الدوار فوق المجس الأوتوماتيكي للنزول في Z حتى لمسه بطرف الفريزة. يمكن بعد ذلك بدء التشغيل.

يتطلب تغيير الأداة الأوتوماتيكي إمداداً هوائياً للسماح بتثبيت المخاريط على المحور الدوار. ضاغط ضروري ويتطلب القدرات الدنيا التالية (القدرة: 5.5 كيلووات (7.5 حصان)؛ الحجم: 1000 لتر؛ الضغط: 0.8 ميجاباسكال (8 بار)؛ التدفق: 0.7 م³/دقيقة).

طاولة من الفولاذ المصقول مع أخاديد على شكل T لتشغيل القطع الثقيلة بدقة عالية.

طاولة فولاذ مصقول ماكينة تفريز CNC LUQUE Machines

تسمح طاولة الشفط بتثبيت القطع المراد تشغيلها بالشفط دون الحاجة إلى أجهزة تثبيت.

تشمل طاولة الشفط:

• طاولة مسامية
• من 4 إلى 12 منطقة شفط مستقلة قابلة للإدارة بواسطة صمامات
• أخاديد على شكل T من الألومنيوم لتثبيت القطع إذا لزم الأمر
• أنابيب شفط تحت الطاولة
• صمامات حنفيات على جانب الهيكل للتحكم في مناطق الطاولة
• مقياس ضغط لقياس ضغط كل مضخة

تشمل مضخة الشفط:

• مضخة تفريغ
• نظام شفط
• فلتر هواء
• كاتم صوت
• صمام أمان
• مشغل تدريجي
• مرحل حراري للأمان
• نظام تحكم يدوي وأوتوماتيكي

تسمح المضخة بإحداث فراغ على مستوى طاولة الشفط. نقدم أنظمة شفط بين 5 كيلووات و15 كيلووات من القدرة لماكينات التفريز القياسية. يتم تزويد مضخة الشفط بالطاقة ثلاثية الطور للطرازات التي تزيد عن 5 كيلووات أو أحادية الطور للطرازات التي تقل عن 5 كيلووات.

مضخة تفريغ طاولة CNC

يشمل نظام شفط الرقائق:

• مكنسة كهربائية
• جامع
• خرطوم
• حامل لمرور الخرطوم
• نظام تشغيل إلكتروني يدوي وأوتوماتيكي
• فوهة شفط مع فرشاة على مستوى المحور الدوار (برفع أوتوماتيكي على الماكينات المجهزة بتغيير الأداة الأوتوماتيكي)

يسمح بشفط وجمع الرقائق والغبار المنبعث أثناء التشغيل. نسخة متطورة من مكنسة الرقائق تستخدم نظاماً إعصارياً مقترناً بفلتر لاسترجاع الجسيمات الدقيقة حتى 3 ميكرومتر.

مكنسة رقائق إعصارية

لضمان موثوقية أنظمتنا، تجهز LUQUE Machines ماكينات التفريز CNC الخاصة بها بوحدات تحكم DSP أو لوحات تحكم متكاملة بالكامل. تدمج وحدات التحكم هذه قارئ البرامج وحاسبات المسارات داخلياً في الماكينة. بالإضافة إلى تحسين الموثوقية والدقة، هذه الواجهات أبسط في الاستخدام.

وحدة تحكم DSP بذراع تحكم

يرش نظام التشحيم الدقيق قطيرات دقيقة على القطع والأداة للتشحيم والتبريد والتقاط الغبار أثناء التشغيل. يمكنك رش الماء أو زيت القطع أو الهواء فقط.

يشمل نظام التشحيم الدقيق:

• خزان سائل القطع
• فوهة رش قابلة للتوجيه
• نظام ضبط تدفق سائل القطع
• نظام ضبط ضغط الرش
• يمكن إضافة حوض استرجاع السائل إلى الطاولة

نظام التشحيم الدقيق للأداة والقطع ماكينة تفريز CNC LUQUE Machines

تسمح المساند الهوائية للتموضع على طاولة الشفط بتثبيت الألواح دائماً في نفس المكان أثناء التشغيل المتسلسل.

مساند هوائية للتموضع على الطاولة ماكينة تفريز CNC LUQUE Machines

يشمل المحور الدوّار السادس ظرفًا وسنّادًا خلفيًا وبطاقة تحكّم مناسبة قادرة على إدارة محور سادس. يتيح تفريز القطعة أثناء دورانها.

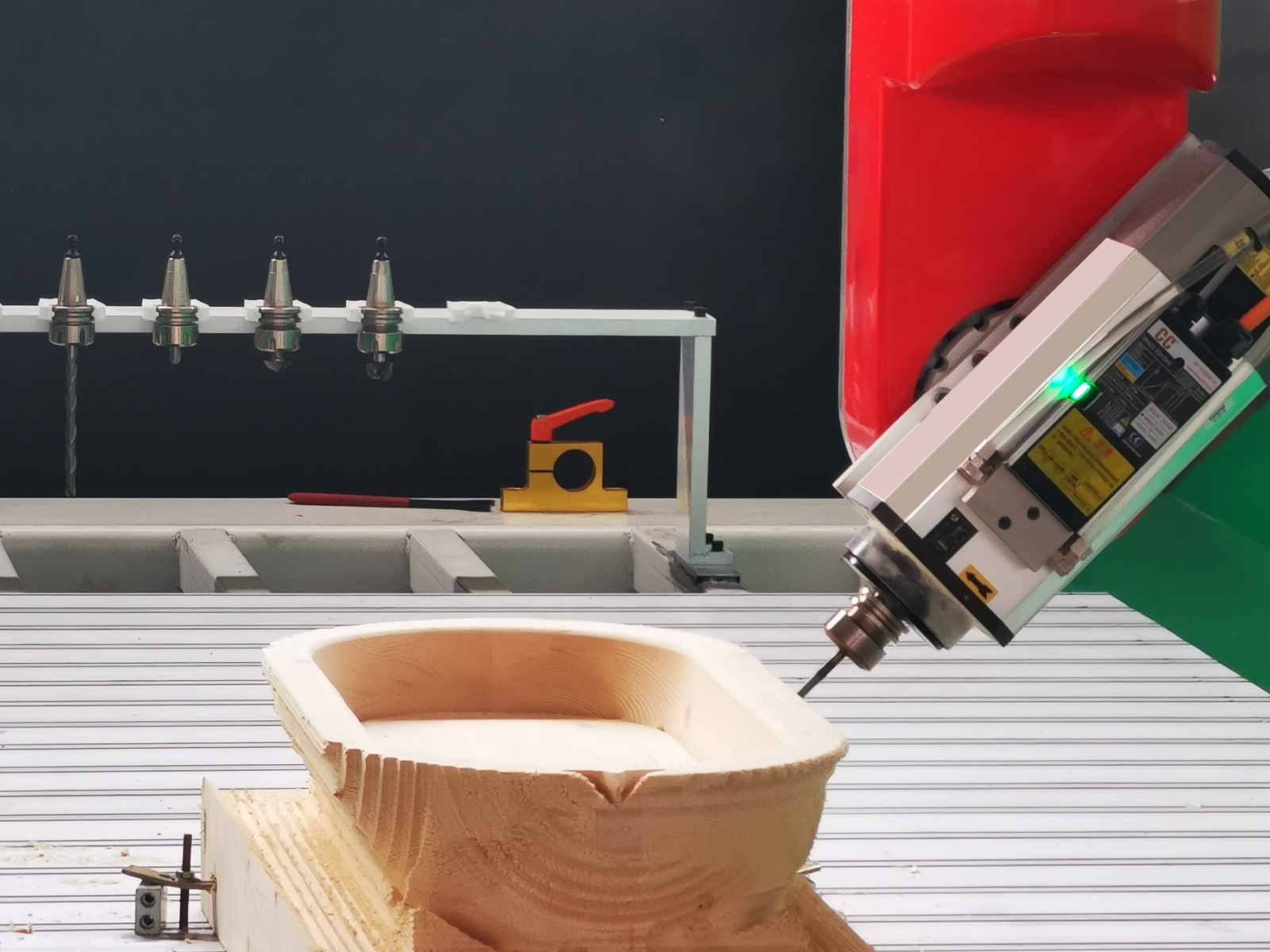

تشمل المحاور الستة المتزامنة محورَي دوران على المغزل وفق المحورين B وC المعروضين كوصلتين محوريتين على التوالي بين الجسر والمغزل، مضافًا إليهما محور دوّار على الطاولة وفق A أو B. تتيح توجيه المغزل بزاوية مائلة وفق بُعدين وتشغيل وفق مستويات يكون عمودها عموديًا على محور الدوران السادس، بينما يكون هذا الأخير عموديًا على محور الدوران الخامس.

تتضمن الشفرة المماسية والمهتزة عمود دوران مثبتاً على القنطرة قادراً على تحريك شفرات القطع. وهي تتيح قطع المواد المرنة.

يتضمن المنشار الدائري قرص قطع، ونظاماً آلياً قابلاً للتوجيه، وبطاقة تحكم قادرة على إدارة منشار دائري. وهو يتيح قطع القطع.

تتضمن قاطعة البلازما رأس بلازما، وبطاقة تحكم قادرة على إدارة قاطعة بلازما، ووحدة تحكم في الارتفاع، وطاولة مسننة، وبرنامج قطع بالبلازما. ويجب تزويدها بالطاقة بواسطة مولد بلازما.

تتيح طاولة التحميل تحميل الألواح تلقائياً على طاولة ماكينة التفريز بشكل مؤتمت. يوفر هذا النظام استقلالية كاملة للماكينة في خط الإنتاج.

من الممكن أيضاً إضافة طاولة لتفريغ القطع المشغولة أو ذراع آلي للقيام بهذه العملية.

تعد ستائر الليزر الأمنية عنصراً من عناصر السلامة. يقوم هذا النظام بإيقاف الماكينة إذا دخل شخص أو جسم في منطقة محددة حول ماكينة التفريز.

يتيح هيكل الحماية الكامل للماكينة عزل ماكينة التفريز لحماية البيئة المحيطة من تطاير الشظايا، والغبار، والأبخرة، والضوضاء، والحوادث…

يمكن إضافة نظام إيقاف طوارئ في حال فتح الأبواب.

تطويق كامل لماكينة تفريز CNC
