Fraiseuse 5 axes CNC à portique sur-mesure

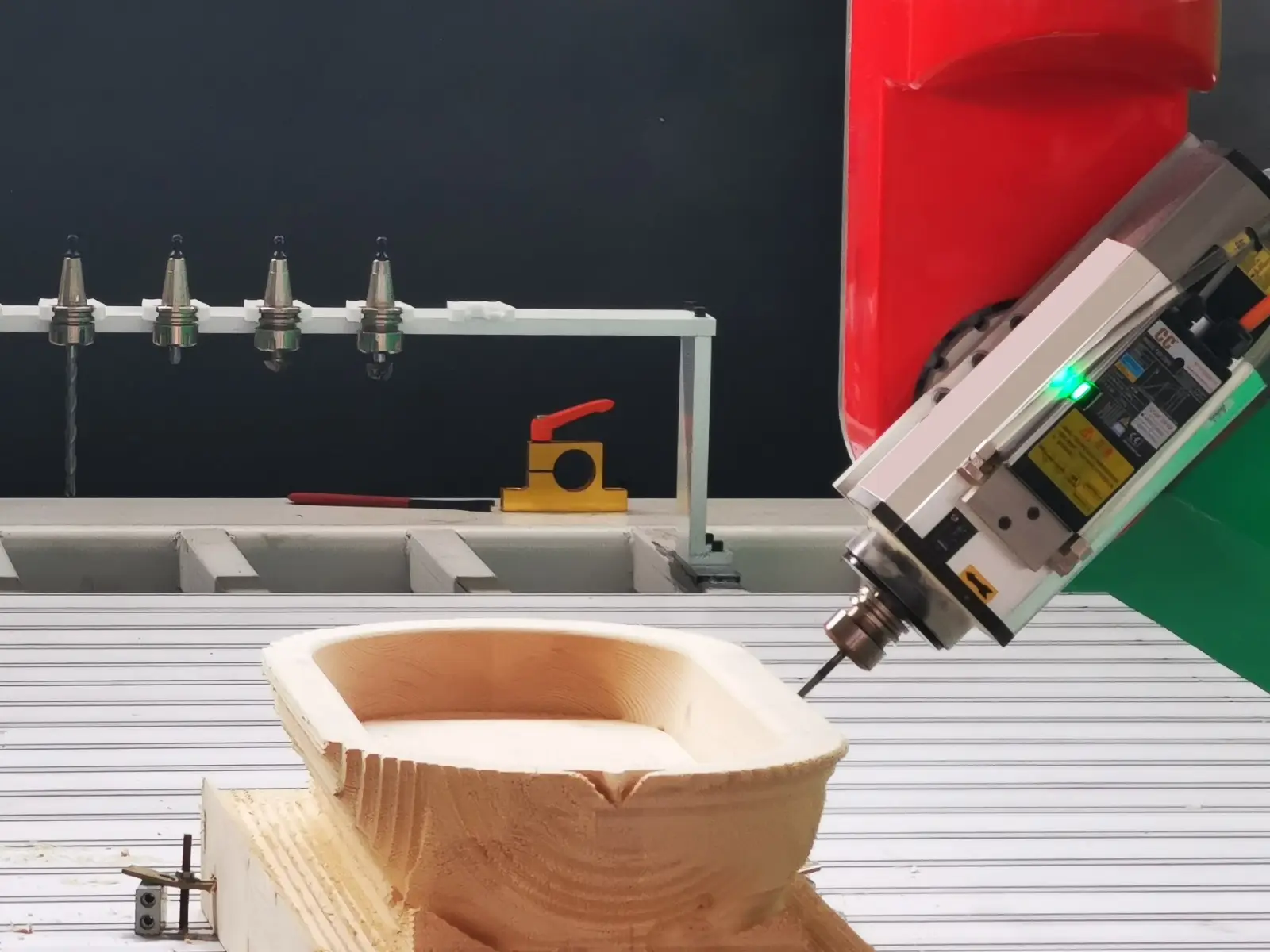

Fraiseuse 5 axes CNC à portique sur-mesure pour l’usinage de matériaux en volumes (bois, plastique, métaux non-ferreux). Ce router cnc est spécialement conçu pour les industries qui usinent de grands volumes en 3D. La possibilité d’ajouter un 6ème et un 7ème rotatifs sur la table en fait une machine puissante. Nous construisons cette fraiseuse 5 axes CNC sur-mesure selon vos besoins, il n’existe pas de limite de dimensions.

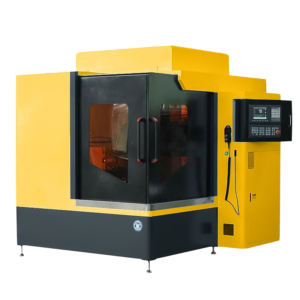

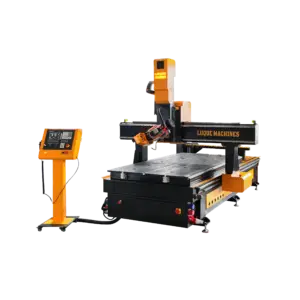

Découvrez également le centre d’usinage 5 axes pour métaux, la fraiseuse bois et métal CNC série L et la fraiseuse numérique CNC série M.

Catégorie : Étiquette :
Découvrez également :

Fraiseuse 5 axes CNC sur-mesure :

La fraiseuse 5 axes CNC est une machine-outil de haute précision conçue pour l’usinage complexe de pièces de formes libres. Sa structure robuste en acier 8mm, associée à des servomoteurs sur les 5 axes et à des rails de guidage linéaires de 30mm, garantit une rigidité exceptionnelle et une grande répétabilité. Idéale pour les industries exigeantes telles que l’aéronautique et la fabrication de moules, cette machine offre des possibilités de personnalisation infinies pour s’adapter à tous vos besoins.

  • Fraiseuse 5 axes CNC avec table, portique et châssis en acier 8mm
  • Structure mécano-soudée
  • Servomoteurs pour les 5 axes
  • Broche de 9 kW avec système de refroidissement
  • Mandrin à pinces pour serrage d’outils type ER32
  • Table avec rainures en T pour la fixation de vos pièces
  • Rails de guidage linéaires prismatiques 30mm sur les axes X, Y et Z
  • Entrainement des axes X, Y par pignon et crémaillère
  • Entrainement de l’axe Z par vis à billes
  • Palpeur d’outils en Z pour calibrer automatiquement la hauteur de votre outil
  • Changeur d’outil automatique 12 à 36 outils
  • Table aspirante pour le maintien de vos pièces sans bridage
  • Pompes avec filtre et système d’aspiration pour table aspirante
  • Aspirateur et collecteur de copeaux
  • Servomoteurs sur les 5 axes
  • Interface de contrôle avec manette
  • Système de lubrification des pièces avec huile de coupe
  • 6ème et 7ème axes rotatifs pour fabrication de pièces par rotation
A cela peuvent s’ajouter toutes les options et modifications sur mesures ainsi que nos services.
  • Fraiseuse 5 axes CNC de précision et facile d’utilisation avec de nombreuses possibilités de personnalisation.
  • Conçue et réalisée pour un usage professionnel intensif.
  • Particulièrement adaptée aux secteurs de l’aéronautique, la plasturgie, les composites, la fabrication de moules, la mécanique de précision…
  • Équipement à table fixe aux dimensions sur-mesure.
  • Plateaux à dépression innovants et efficaces avec technologie à pompes à vide.
  • Commandes numériques CNC fonctionnant en code ISO (G-code et M-code).
  • Cinématiques de qualité intégrant des composants industriels fournis par les leaders mondiaux dans leur domaine, montées sur des châssis en acier mecano-soudés et stabilisés.
  • Options métiers adaptées aux besoins actuels des clients dans chaque secteur d’activité.

(en fonction de l’électrobroche et de l’outil choisis)

  • Plastiques en plaques rigides (PMMA-PC-PS-PVC-ABS..)
  • Plastiques expansés et plaques alvéolaires
  • Mousses rigides (PU- PS-…)
  • Mousses semi-rigides
  • Matériaux composites pour le bâtiment
  • Matériaux composites pour l’industrie (résine polyester chargée fibre de verre, fibre de carbone…)
  • Bois et dérivés
  • Résines polyester
  • Alliages légers base Aluminium ou base cuivre
  • En gravure seulement : Pierres tendres, marbre, granit etc…

Quelques composants de cette fraiseuse 5 axes CNC à portique :

Magasin d’outils linéaire

Magasin de 12 porte-outils de type ISO30. Le changement d’outils automatique accélèrera votre cadence de production en vous évitant les temps morts de changement d’outils. Possibilité d’ajouter jusqu’à 32 outils.

Magasin porte-outils fraiseuse cnc router cnc ATC changeur d'outil automatique commande numérique LUQUE Machines
Broche cnc router cnc ATC changeur d'outil automatique commande numérique LUQUE Machines

Broche 9 kW avec changeur d’outil automatique en option

Une broche 9 kW avec système de refroidissement par air afin d’assurer un couple outil optimal pour une meilleure coupe. Surface de corps lisse pour éviter toute corrosion. Sa conception simple et rationnelle lui confère puissance et fiabilité.

Rails de guidage prismatique 30mm

Rails de guidages prismatiques 30mm posés et fixés sur le châssis avec 3 x 2 chariots à l’horizontal pour supporter tout le poids du pont et assurer le maintient nécessaire pour la rigidité de votre fraiseuse. Les chariots sont équipés de systèmes de lubrification automatiques brevetés haute performante permettant une glisse optimale et une durée de vie prolongée.

rail de guidage

Servomoteurs

Plus rapides et précis que les moteurs pas à pas, les servo-moteurs sont capables de réaliser vos opérations d’usinage sur de grandes dimensions de travail sans décrochage. Leur couple important leur permet d’avoir une grande vitesse d’avance en travail. Leur fonctionnement réduit également les vibrations et évite les écarts lors de la coupe tout en rallongeant la durée de vie de votre machine.

Système d’aspiration de la table en option

Vos pièces sont maintenues par aspiration sur la table grâce à notre système de pompe. Plus besoin de serrer vos pièces avec des pinces, votre cadence de production s’en trouvera accélérée.

pompe à vide table aspirante fraiseuse cnc
