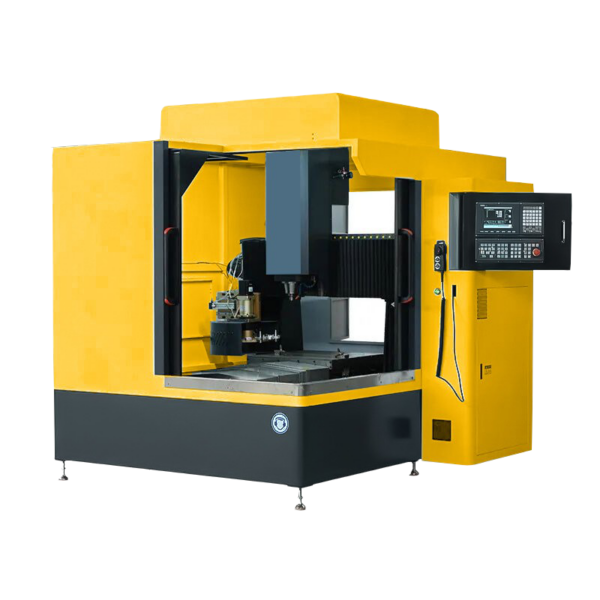

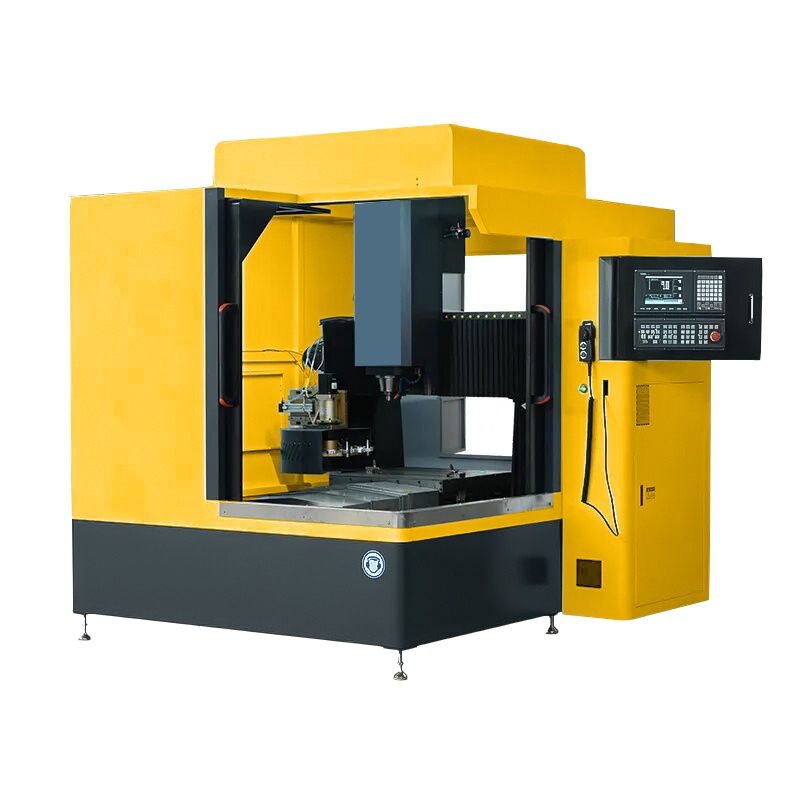

Centre d’usinage 3 à 5 axes vertical pour métaux

à partir de 40 000 €

Centre d’usinage 5 axes vertical pour le fraisage de l’acier et autres métaux (inox, aluminium, bronze, laiton…). Cette machine CNC est spécialement conçue pour les métiers de la mécanique. Sa structure robuste en acier et ses composants fiables en font un centre d’usinage 5 axes aussi précis que résistant pour une utilisation exigeante.

Découvrez également la fraiseuse CNC numérique, la fraiseuse bois et la fraiseuse CNC à portique 5 axes.

Catégorie : Étiquette :
Configurez votre fraiseuseDécouvrez également :

Centre d’usinage 5 axes vertical :

Ce centre d’usinage 3 à 5 axes vertical CNC est conçu pour offrir une précision et une polyvalence exceptionnelles dans l’usinage des aciers et autres métaux. Sa structure en acier moulé robuste, associée à des servomoteurs et à des vis à billes de 30 mm, garantit une rigidité optimale et une grande répétabilité. Le changement d’outil automatique et le carrousel de 12 outils augmentent considérablement la productivité, tandis que les cloisonnements complets assurent un environnement de travail propre et sécurisé.

  • Centre d’usinage 5 axes CNC pour aciers et autres métaux
  • Machine avec table, châssis et structure en acier moulé
  • Table mobile pour axe Y

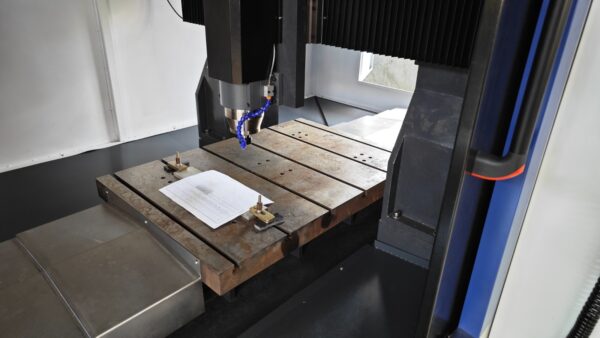

  • Table en acier avec rainures en T

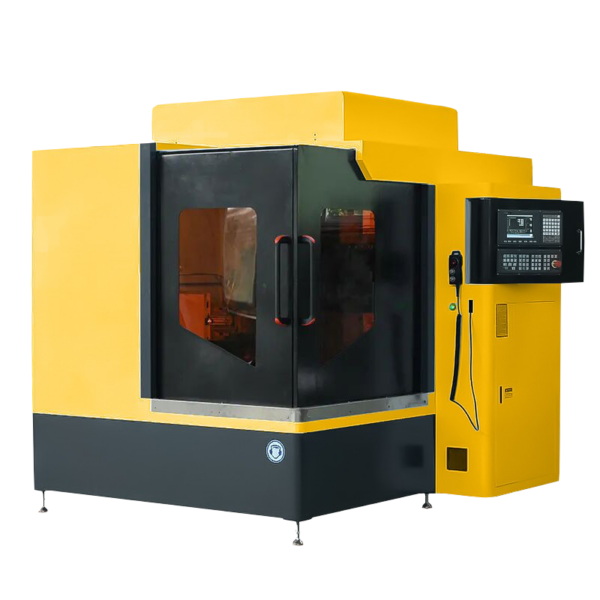

  • Cloisonnements complet de la machine avec portes coulissantes
  • Broche mécanique
  • Changement d’outil automatique
  • Caroussel de 12 outils
  • Porte-outils BT40
  • Mandrin à pinces pour serrage d’outils type ER
  • Refoidissement de la broche par liquide
  • Jets de liquide de coupe
  • Récupérateur de liquide de coupe en inox
  • Servomoteurs sur les 3 axes
  • Entraînement des axes X, Y et Z par vis à billes 30 mm
  • Rails de guidage linéaires sur les axes X, Y et Z
  • Lubrification de tous les rails et vis à billes
  • Capteur électromagnétique pour prise d’origine automatique
  • Palpeur d’outils automatique
  • Set d’outils coupants
  • Alimentation électrique : triphasé 400V

    Options supplémentaires disponibles :

    • Évacuation des copeaux
    • Refroidissement intérieur broche
    • 4e axe rotatif pour fabrication de pièces en 3D
    • 4e axe orientation de la broche ±90°
    • 5e axe rotatif pour fabrication de pièces en 3D
    • 5e axe orientation de la broche ±90°
    A cela peuvent s’ajouter toutes les options et modifications sur mesure ainsi que nos services.

    Les points forts de ce centre d'usinage 5 axes vertical :

    • Centre d’usinage 5 axes vertical CNC de précision et facile d’utilisation avec de nombreuses possibilités de personnalisation.
    • Conçue et réalisée pour un usage professionnel intensif.
    • Particulièrement adaptée aux mécaniciens.
    • Équipement à table mobile de format utile 400x400x400 mm jusqu’à 2000x4000x1000 mm en réalisation spéciale.
    • Pupitre de commande de grandes marques au choix (Siemens, Fanuc, Heidenhain, Fagor…).
    • Commandes numériques CNC fonctionnant en code ISO (G-code et M-code).
    • Cinématiques de qualité intégrant des composants industriels fournis par les leaders mondiaux dans leur domaine, montées sur des châssis en acier moulé.
    • Options métiers adaptées aux besoins actuels des clients dans chaque secteur d’activité.

    Quelques uns des matériaux utilisables :

    (en fonction de l’électrobroche et de l’outil choisis)

    • Aciers
    • Inox
    • Aluminium
    • Alliages à base aluminium ou base cuivre
    • Pierres, marbre, granit etc…
    • Matériaux composites pour le bâtiment
    • Matériaux composites pour l’industrie (résine polyester chargée fibre de verre, fibre de carbone…)
    • Bois et dérivés
    • Plastiques et dérivés

    Quelques composants de ce centre d'usinage 5 axes vertical :

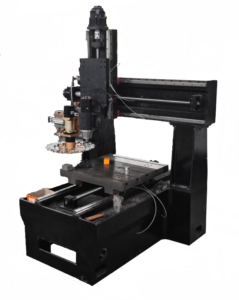

    Structure Centre d'Usinage Vertical LUQUE Machines

    STRUCTURE ROBUSTE

    La structure de ce centre d’usinage vertical est en acier moulé pour assurer une robustesse à toute épreuve. La rigidité de tout le cadre est capable de garantir les meilleurs tolérances d’usinage pour une précision parfaite.

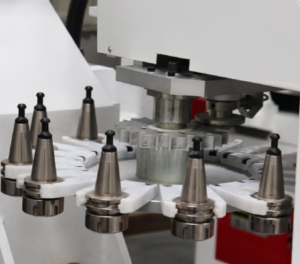

    Changeur d'outil automatique

    Magasin type caroussel de 8 à 32 porte-outils de type BT40. Le changement d’outils automatique accélèrera votre cadence de production en vous évitant les temps morts de changement d’outils.

    caroussel changement d'outil automatique LUQUE Machines
    Broche mécanique centre d'usinage acier CNC LUQUE Machines

    Broche mécanique de 7,5 kW

    Une broche mécanique à vitesse nominale de 8 000 tr/min avec système de refroidissement par liquide. Couplée à un moteur triphasé d’une puissance 7,5 kW à 15 kW afin d’assurer un couple outil optimal pour une meilleure coupe selon vos besoin.

    Rails de guidage

    Rails de guidages posés et fixés sur le châssis avec 3 x 2 chariots à l’horizontal pour assurer le maintient nécessaire pour la rigidité de votre fraiseuse. Les chariots sont équipés de systèmes de lubrification automatiques brevetés haute performante permettant une glisse optimale et une durée de vie prolongée.

    Servomoteurs

    Plus rapides et précis que les moteurs pas à pas, les servo-moteurs sont capables de réaliser vos opérations d’usinage sur de grandes dimensions de travail sans décrochage. Leur couple important leur permet d’avoir une grande vitesse d’avance en travail. Leur fonctionnement réduit également les vibrations et évite les écarts lors de la coupe tout en rallongeant la durée de vie de votre machine.
