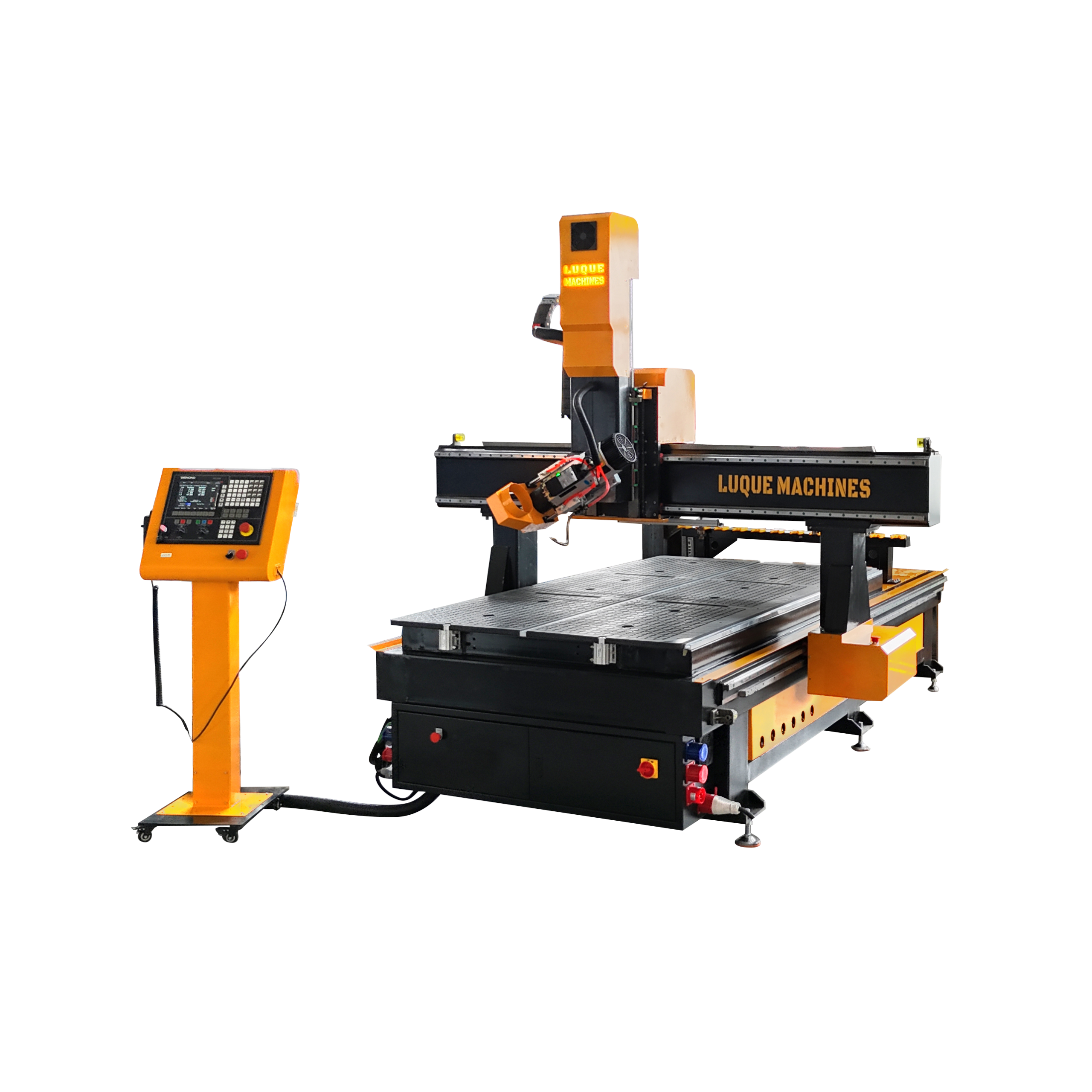

Görgőkön mozgatható ipari vezérlőpult. Kézi vezérlő kézikerékkel. Potenciométerek a sebesség beállításához. Szimuláció, programozás, párbeszédes nyelv. Opciók vezérlése konfigurálható gombokkal. ISO kódok (G-kód, M-kód…), DXF és PDF olvasása. Fájlátvitel USB-kulcsról vagy helyi hálózatról RJ45 kábelen keresztül. Megmunkálás közbeni szüneteltetés, blokkonkénti vagy soronkénti olvasás, visszalépés a programokban.

LUQUE Machines CNC vezérlőpult

Az automatikus szerszámcserélő tartalma:

• egy szerszámtár
• ISO30 szerszámtartó kúpok
• ER32 patronok
• 9 kW-os főorsó automatikus szerszámcserével
• az automatikus szerszámcserét kezelni képes vezérlőkártya

Működés:

Amikor szerszámcserére van szükség, a főorsó automatikusan a szerszámtár fölé áll, hogy letegye az aktuális szerszámtartót és felvegyen egy újat. A szerszámtartó felső részén egy ISO30 kúp, alsó részén pedig egy tokmány (ER patron) található, amely a maró szárát rögzíti. A kúpot egy pneumatikus rendszer által vezérelt szelep tartja a főorsóban. A szerszámtartó rögzítése után az új szerszám hosszának automatikus mérése opcionális: a főorsó az automatikus bemérő fölé áll, és Z irányban leereszkedik, amíg a maró hegye meg nem érinti azt. Ezután kezdődhet a megmunkálás.

Az automatikus szerszámcseréhez pneumatikus tápellátás szükséges a kúpok főorsón való rögzítéséhez. Kompresszor szükséges, amelynek minimális kapacitása a következő: teljesítmény: 5,5 kW (7,5 LE); térfogat: 1000 l; nyomás: 0,8 MPa (8 bar); szállítási teljesítmény: 0,7 m³/perc.

Síkköszörült acélasztal T-hornyokkal nehéz alkatrészek nagy pontosságú megmunkálásához.

LUQUE Machines CNC marógép síkköszörült acélasztal

A vákuumasztal lehetővé teszi a megmunkálandó darabok vákuummal történő rögzítését szorítóeszközök használata nélkül.

A vákuumasztal tartalma:

• egy cellás asztal
• 4-12 független, szelepekkel kezelhető vákuumzóna
• alumínium T-hornyok a darabok szükség szerinti rögzítéséhez
• vákuumcsövek az asztal alatt
• elzárószelepek a váz oldalán az asztal zónáinak vezérléséhez
• manométer az egyes szivattyúk nyomásának méréséhez

A vákuumszivattyú egység tartalma:

• egy vákuumszivattyú
• egy elszívórendszer
• egy légszűrő
• egy hangtompító
• egy biztonsági szelep
• egy lágyindító
• egy biztonsági hőrelé
• kézi és automatikus vezérlőrendszer

A szivattyú teszi lehetővé a vákuum létrehozását a vákuumasztalnál. A standard marógépekhez 5 kW és 15 kW közötti teljesítményű elszívórendszereket kínálunk. A vákuumszivattyú az 5 kW feletti modelleknél háromfázisú, az 5 kW alatti modelleknél egyfázisú tápellátást igényel.

CNC asztal vákuumszivattyú

A forgácselszívó rendszer tartalma:

• egy elszívó
• egy gyűjtő
• egy tömlő
• egy tartó a tömlő elvezetéséhez
• kézi és automatikus elektronikus indítórendszer
• elszívófej kefével a főorsónál (automatikus emeléssel az automatikus szerszámcserével felszerelt gépeken)

Lehetővé teszi a megmunkálás során keletkező forgács és por elszívását és összegyűjtését. A forgácselszívó fejlettebb változata ciklonrendszert használ szűrővel kombinálva a finom, akár 3 µm-es részecskék felfogására.

ciklon forgácselszívó

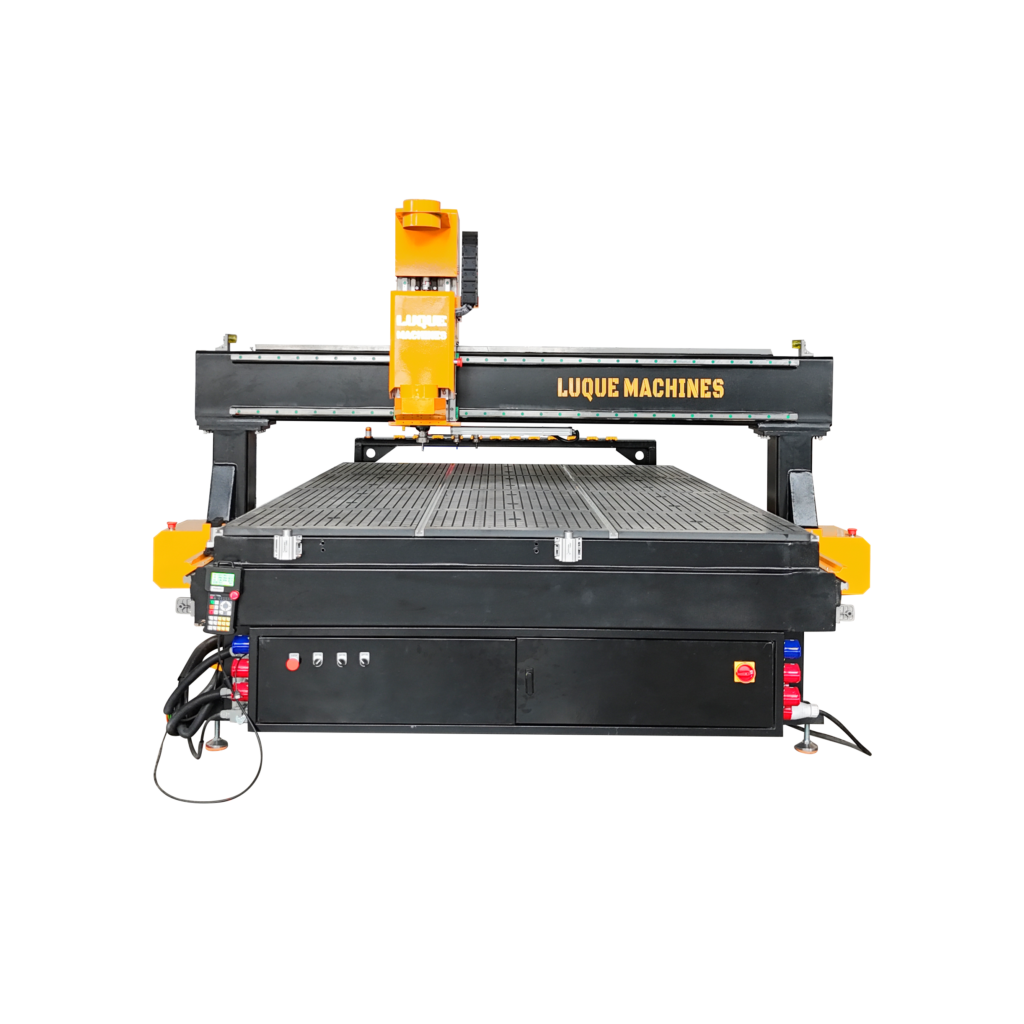

Rendszereink megbízhatóságának garantálása érdekében a LUQUE Machines CNC marógépeit DSP vezérlőkkel vagy teljesen integrált vezérlőpultokkal szereli fel. Ezek a vezérlők a gép belsejében tartalmazzák a programolvasót és a pályaszámító egységeket. A megbízhatóság és a pontosság javítása mellett ezek a felületek egyszerűbben használhatók.

DSP vezérlő kézi egység

A mikro-kenőrendszer mikrocseppeket permetez a munkadarabokra és a szerszámra a kenés, a hűtés és a por megkötése érdekében a megmunkálás során. Permetezhet vizet, vágóolajat vagy akár csak levegőt is.

A mikro-kenőrendszer tartalma:

• egy hűtőfolyadék-tartály
• egy állítható permetezőfej
• hűtőfolyadék-áramlás szabályozó rendszer
• permetezési nyomásszabályozó rendszer
• folyadékgyűjtő tálca adható az asztalhoz

LUQUE Machines CNC marógép szerszám- és munkadarab mikro-kenőrendszer

A vákuumasztalon található pneumatikus pozicionáló ütközők lehetővé teszik a lapok mindig ugyanazon a helyen történő rögzítését sorozatgyártás során.

LUQUE Machines CNC maróasztal pneumatikus pozicionáló ütközők

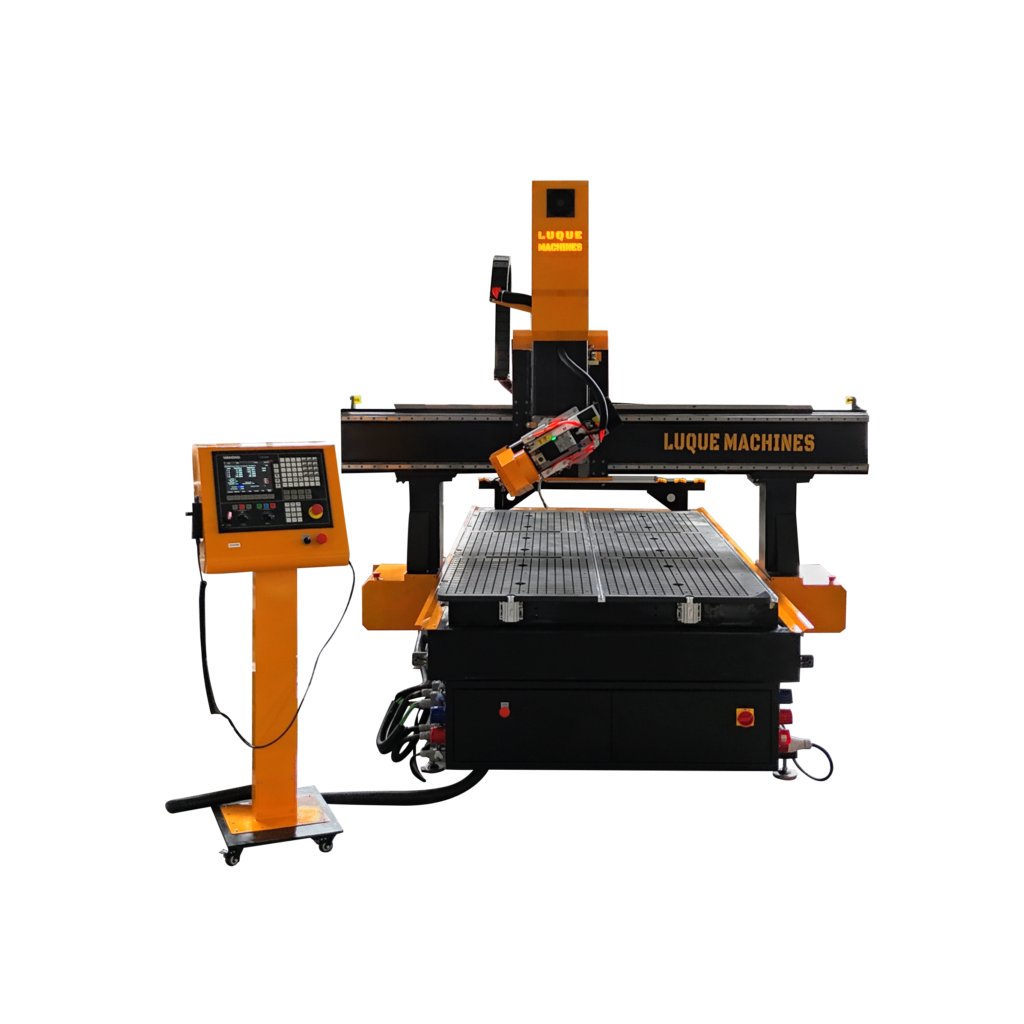

A 4. forgótengely tartalmaz egy tokmányt, egy szegnyerget és egy megfelelő vezérlőkártyát, amely képes kezelni a 4. tengelyt. Lehetővé teszi a munkadarab marását forgatás közben.

A főorsón lévő 4. tengely egy B-tengely szerinti forgástengelyt jelent, amely csuklós kapcsolatként jelenik meg a portál és a főorsó között. Lehetővé teszi a főorsó ferde beállítását és olyan síkok mentén történő megmunkálást, amelyek normálisa merőleges a forgástengelyre.

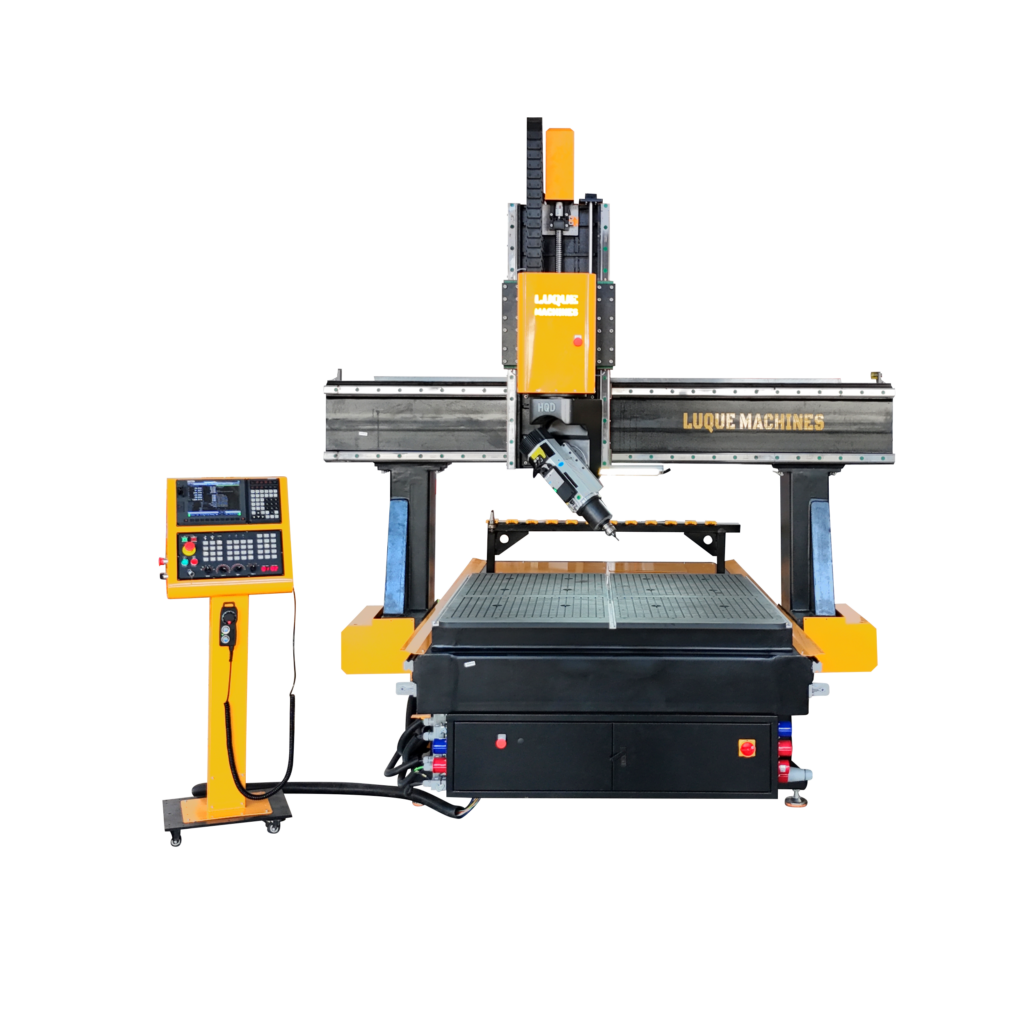

A főorsón lévő 4. és 5. tengely két forgástengelyt (A és B tengely) jelent, amelyek két sorba kapcsolt csuklóként jelennek meg a portál és a főorsó között. Lehetővé teszik a főorsó ferde beállítását és olyan síkok mentén történő megmunkálást, amelyek normálisa merőleges az 5. forgástengelyre, miközben ez utóbbi merőleges a 4. forgástengelyre.

A dupla vízszintes főorsó két vízszintes főorsót tartalmaz a portálra rögzítve, amelyek tokmányai egymással ellentétes irányba néznek. Lehetővé teszi a táblák élének marását és fúrását.

A tangenciális és oszcilláló kés egy hídra rögzített egységet tartalmaz, amely képes vágókések mozgatására. Lehetővé teszi puha anyagok vágását.

A körfűrész tartalmaz egy vágótárcsát, egy állítható motoros rendszert és egy körfűrész kezelésére képes vezérlőkártyát. Lehetővé teszi alkatrészek vágását.

A plazmavágó tartalmaz egy plazmafejet, egy plazmavágó kezelésére képes vezérlőkártyát, egy magasságszabályozót, egy fogazott asztalt és egy plazmavágó szoftvert. Plazmagenerátorról kell táplálni.

Az adagolóasztal lehetővé teszi a panelek automatikus betöltését a marógép asztalára. Ez a rendszer teljes autonómiát biztosít a gépnek egy gyártósoron.

Lehetőség van továbbá a megmunkált darabokhoz egy kirakodóasztal vagy egy robotkar hozzáadására is ezen művelet elvégzéséhez.

A lézeres fényfüggönyök biztonsági elemek. Ez a rendszer leállítja a gépet, ha egy személy vagy tárgy belép a marógép körüli kijelölt zónába.

A gép teljes burkolása lehetővé teszi a marógép elszigetelését, hogy megvédje a környezetet a kirepülő forgácstól, portól, gőzöktől, zajtól és a balesetektől…

Az ajtók kinyitása esetére vészleállító rendszer adható hozzá.

CNC marógép teljes burkolása
