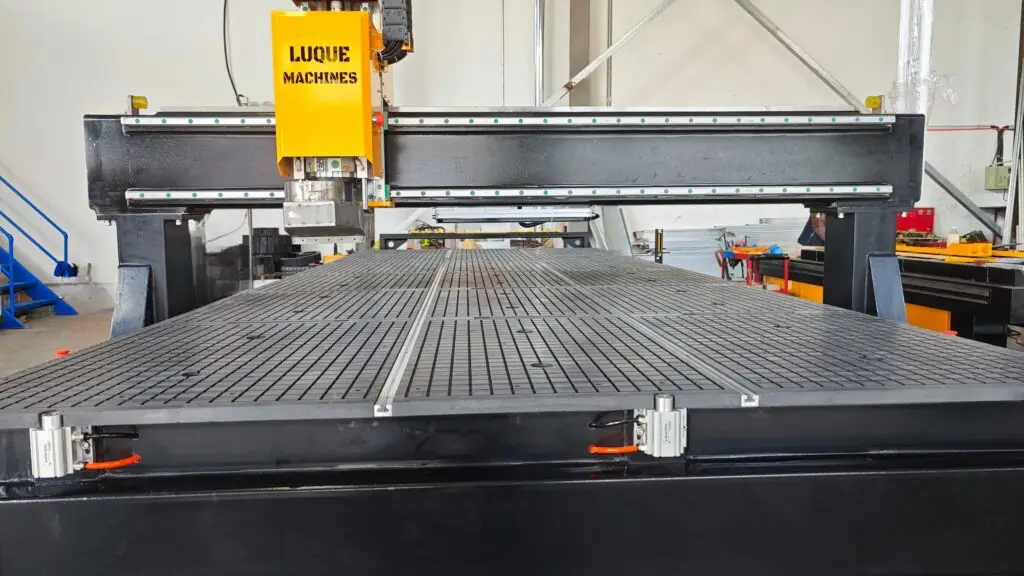

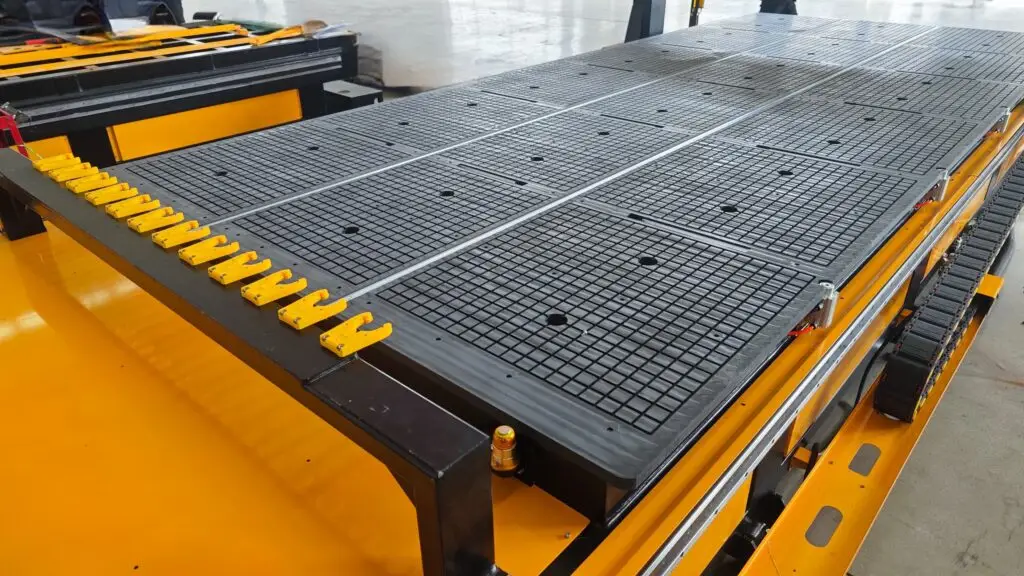

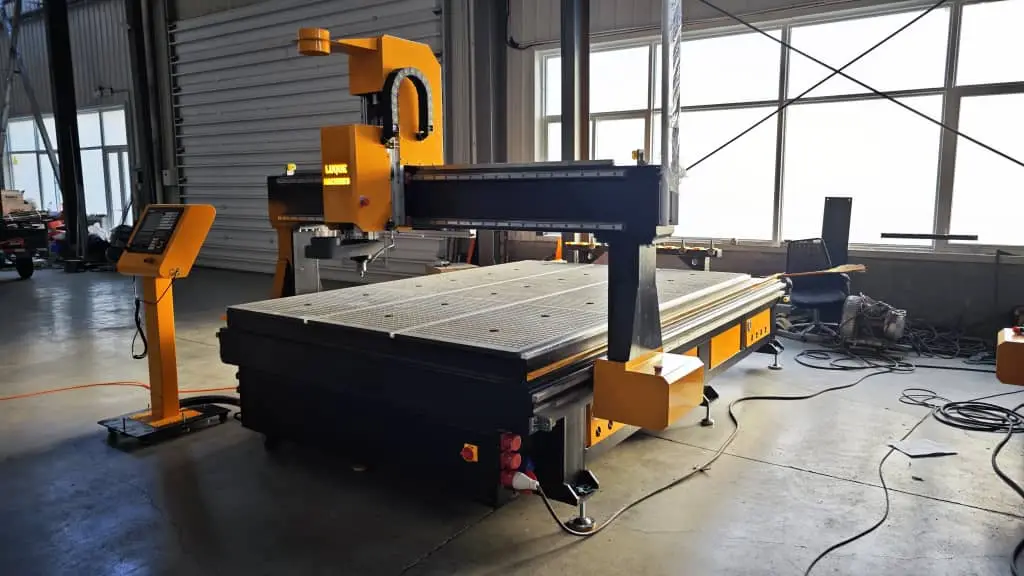

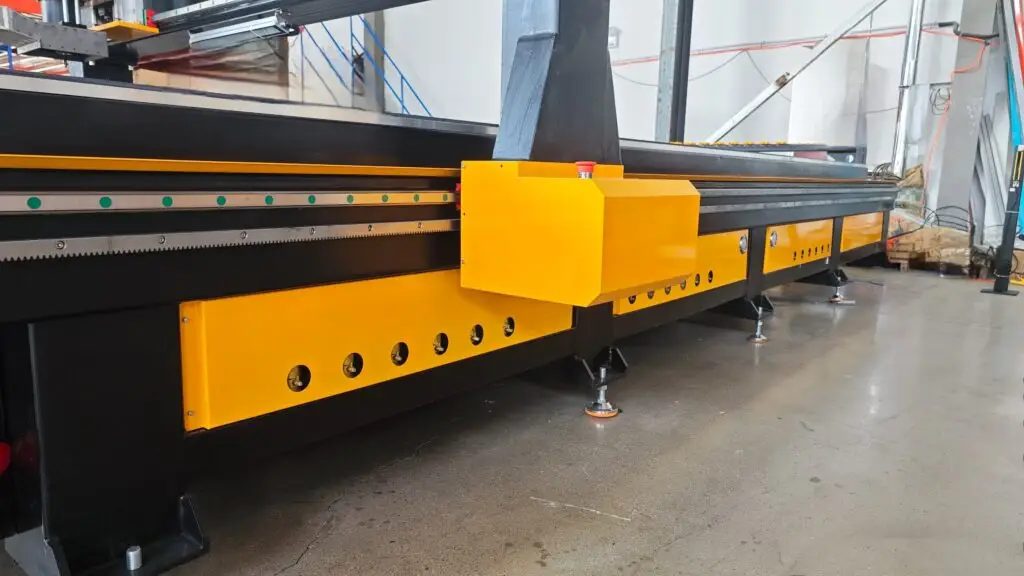

El cambiador automático de herramientas incluye:
- un almacén de herramientas
- conos portaherramientas ISO30
- pinzas ER32

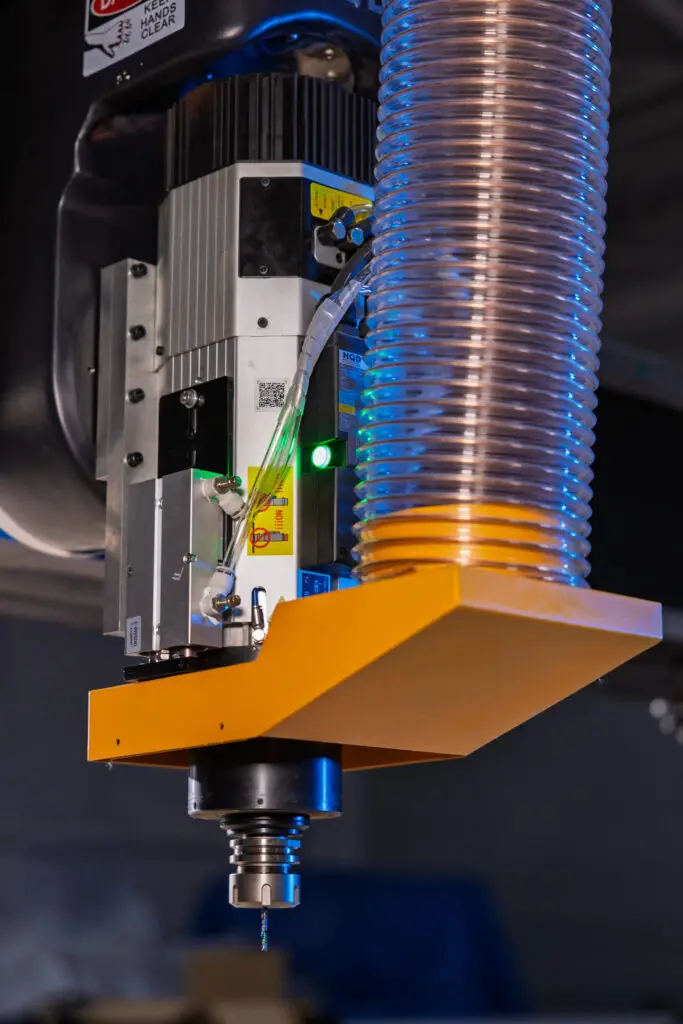

- un husillo de 9 kW con cambio automático de herramientas
- tarjeta controladora capaz de gestionar el cambio automático de herramientas
Funcionamiento:
Cuando es necesario un cambio de herramienta, el husillo se posiciona automáticamente sobre el almacén de herramientas para dejar el portaherramientas actual y coger uno nuevo. El portaherramientas está compuesto por un cono ISO30 en su parte superior y un portapinzas (pinza ER) que sujeta la fresa por el vástago. El cono se mantiene en el husillo mediante una compuerta accionada por un sistema neumático. Una vez fijado el portaherramientas, la medición automática de la longitud de la nueva herramienta es opcional: el husillo se posiciona sobre el palpador automático y desciende en Z hasta tocarlo con la punta de la fresa. A continuación puede comenzar el mecanizado.
El cambio automático de herramienta requiere una alimentación neumática para mantener los conos en el husillo. Se necesita un compresor con las siguientes capacidades mínimas (potencia: 5,5 kW (7,5 CV); volumen: 1000 L; presión: 0,8 MPa (8 bar); caudal: 0,7 m³/min).
