Guide des Contrôleurs CNC : LA PERFORMANCE et la Fiabilité Intégrées par LUQUE Machines

Chez LUQUE Machines, nous savons que le cœur d’une fraiseuse CNC performante réside dans son système de commande numérique. L’intégration d’un contrôleur CNC ne se fait pas au hasard : elle dépend strictement de vos besoins applicatifs, de la complexité de vos usinages et de votre environnement de travail.

Grâce à notre longue expérience du terrain, aux retours précieux de nos clients et à des calculs rigoureux de fiabilité sur toute la durée de vie de nos équipements, nous avons sélectionné les technologies les plus robustes du marché. Que vous choisissiez un système Weihong, SYNTEC ou LNC, vous bénéficiez d’une solution ultra-fiable, parfaitement intégrée par nos ingénieurs.

Usinage 3 Axes et 4 Axes

Pupitre industriel entièrement intégré

Pour les configurations en 3 et 4 axes, LUQUE Machines conseille le leader de l’industrie Weihong et son pupitre ultra fiable NK280 pour garantir une répétabilité parfaite et une longévité maximale.

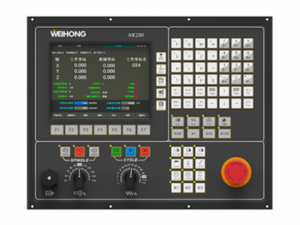

Solution 1.1 : Le Pupitre de Commande Industriel Monobloc (Gamme Weihong NK280)

Pour les environnements industriels exigeants où la poussière, les projections et l’usage intensif sont quotidiens, nous conseillons l’utilisation d’un pupitre de commande dédié.

Modèles disponibles : Weihong NK280 3 Axis / NK280 4 Axis (avec option RTCP).
Les avantages : Ce système « tout-en-un » élimine les risques liés aux systèmes d’exploitation grand public. D’une fiabilité matérielle absolue, ces pupitres sont pensés pour la productivité. L’interface est intuitive et le clavier physique est conçu pour résister aux ateliers de production.
Idéal pour : Les industriels de la menuiserie, de la plasturgie ou de la transformation de l’aluminium recherchant une machine outil prête à produire 24/7.

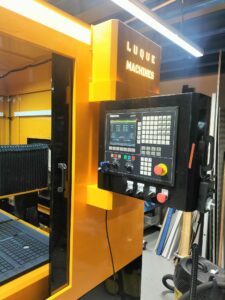

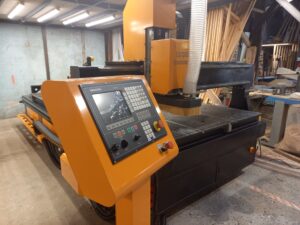

Exemple d’utilisation du contrôleur cnc Weihong NK280 avec pupitre

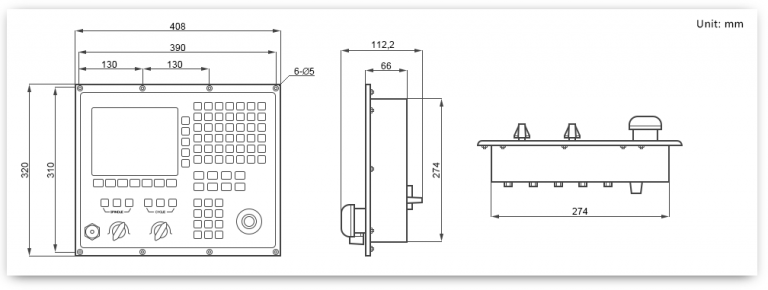

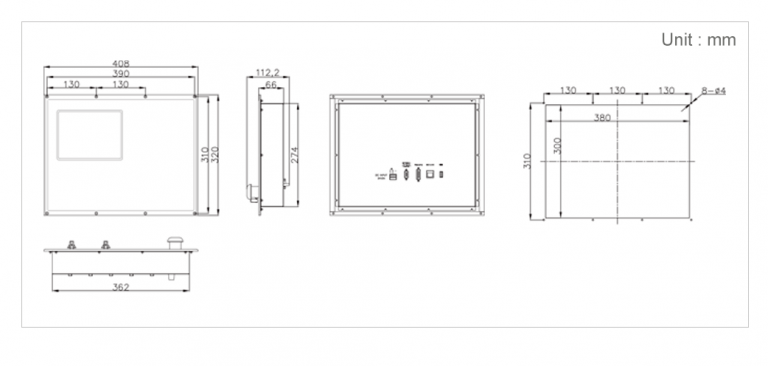

Caractéristiques techniques du NK280 de Weihong

Catégorie	Caractéristique	Spécifications
Spécifications CNC	Axes de contrôle standard	3 axes
Spécifications matérielles	CPU (Processeur)	ARM11 / Arm Cortex-A8
	Fréquence d'horloge	600 MHz / 800 MHz
	Mémoire (RAM)	128 Mo / 512 Mo
	Mémoire Flash	256 Mo / 512 Mo
	Taille de l'écran	Écran LED 8 pouces
	Résolution de l'écran	800 × 600
	Nombre d'E/S (Entrées/Sorties)	Standard : 16/16 ; Carte d'extension : 10/8 (connexion en cascade), capacité d'extension maximale : 4/4 (non-en cascade), total de 80 entrées et 80 sorties.
	Indicateurs de performance	Le produit résiste aux tests d'immunité aux perturbations électromagnétiques (EMI), aux transitoires électriques rapides et aux surtensions. Conforme aux normes de protection de niveau 4 de la norme GB/T 17626.5-2008. Résistance aux vibrations conforme aux normes GB/T 2423.10-2008. Résiste aux tests thermiques stricts et est conforme aux normes industrielles GB/T 2423.102-2008.
Broche	Sortie tension analogique	0 - 10 V
Gestion des outils	Type de magasin d'outils	Prend en charge les magasins d'outils en ligne (linéaires) et à disque (carrousel)
	Mode de préréglage d'outil	Prend en charge le préréglage d'outil (jaugeage) automatique et manuel
	Type de préréglage d'outil	Préréglage fixe, préréglage mobile (flottant), premier préréglage / étalonnage d'outil
Fonction de compensation	Type de compensation	Compensation de l'erreur de pas de vis, compensation du jeu (backlash), compensation d'erreur d'inversion, compensation d'outil
Communication	Internet (Ethernet)	Configuration réseau LAN, interface USB frontale, transmission bidirectionnelle avec PC
Programme (G-Code)	Formats de fichiers pris en charge	.g; .nc; .ug; .demo; .iso; .eng; .cut; .dxf; .plt; .txt
Opérations	Système de coordonnées / WCS	Prend en charge les systèmes G54-G59 et les systèmes de coordonnées étendus
	Technologies d'usinage	Fonction matrice (répétition), rotation et miroir, usinage par couches, usinage par cycles
	Ergonomie d'utilisation	Guidage par manivelle électronique, anticipation de points (look-ahead), traitement par sélection d'outil
Optimisation Haute Vitesse	Algorithmes d'interpolation multiples	Profil en T (trapézoïdal) et profil en S (courbe en S)
Langues	Langues prises en charge	Chinois, Anglais
Fiabilité & Sécurité	Alarmes logicielles NC	Alarmes d'erreur de programme, d'erreur de manipulation, d'erreur de fin de course (over-travel), d'erreur API (PLC) et d'erreur de communication E/S

Solution 1.2 : L’Architecture PC Commercial Flexible (Gamme Weihong 95A)

Si vous recherchez la polyvalence d’un ordinateur associée à la rigueur de l’usinage industriel, LUQUE Machines propose la série 95A. Elle nécessite simplement un ordinateur équipé d’un slot PCI libre.

Modèles disponibles : 95A-ATC (3 & 4 Axes, RTCP en option) et 95A-NON-ATC (3 & 4 Axes).
Les avantages : Ce système offre une flexibilité incomparable. Contrairement aux solutions d’entrée de gamme comme Mach3 (qui repose sur des calculs logiciels instables et que nous déconseillons formellement – découvrez pourquoi dans notre article dédié : Pourquoi LUQUE Machines n’utilise pas Mach3), la gamme Weihong 95A utilise une carte d’axe dédiée et spécialisée. Cette architecture matérielle traite les calculs de trajectoire en temps réel, évitant ainsi les micro-bugs et les arrêts intempestifs en plein usinage.
Idéal pour : Les ateliers polyvalents voulant piloter leur commande numérique tout en conservant l’accès à leurs logiciels d’atelier.

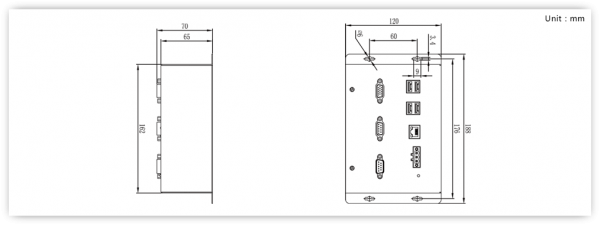

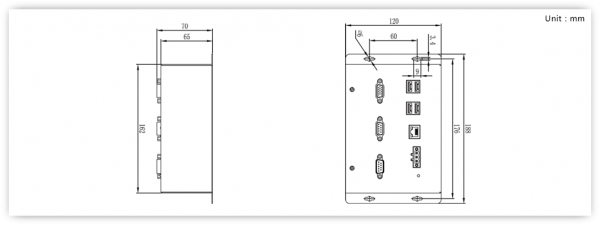

Solution 1.3 : L’Ordinateur Industriel Haute Performance (Gamme Weihong NC60C & LNC MW2200)

Pour pousser les performances de calcul encore plus loin sans faire de compromis sur la robustesse logicielle, LUQUE Machines intègre des PC industriels dédiés.

Modèles disponibles : Weihong NC60C ATC (3 & 4 Axes, RTCP en option) et LNC MW2200 3 Axis ATC.
Les avantages : Le modèle LNC MW2200 est un standard ultra-populaire et plébiscité sur le marché pour sa stabilité avec les changeurs d’outils automatiques (ATC). Associés à la série NC60C de Weihong, ces contrôleurs sur PC industriels offrent des vitesses de calcul de trajectoires bien plus rapides. Le matériel est conçu pour dissiper la chaleur efficacement et résister aux vibrations.
Idéal pour : Les usinages 3D complexes à haute vitesse nécessitant un lissage de trajectoire parfait.

Solution 1.4 : Le Contrôleur Portable pour une Prise en Main Simple (Gamme Weihong NK105 G3)

Pour les structures plus légères, LUQUE Machines intègre des solutions portatives ergonomiques.

Modèles disponibles : NK105 G3 ATC (3 ou 4 Axes) avec câble de 3m ou 10m.
Les avantages : Souvent qualifié de contrôleur DSP ou de télécommande autonome, ce système est extrêmement économique et d’une grande simplicité d’utilisation. Il est idéal pour les opérateurs qui ne maîtrisent pas la programmation complexe. C’est un choix ultra-fiable qui ne subit aucun bug informatique de type PC.
Idéal pour : Les artisans indépendants, les créateurs ou les débutants qui recherchent l’efficacité d’un changeur d’outils automatique sans la complexité d’un grand pupitre industriel.

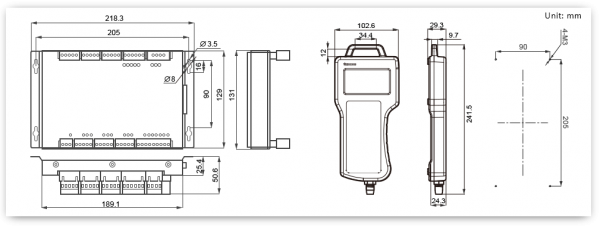

Caractéristiques techniques du NK105 de Weihong

Catégorie	Caractéristique	Spécifications
Spécifications CNC	Nombre d'axes pris en charge	3 axes
Spécifications CNC	Autres contrôles	Trois axes avec cylindres multiples
Spécifications matérielles	CPU (Processeur)	ARM11
	RAM	128M
	FLASH	256M
	Écran	Module d'affichage LCD 128*64
	E/S (Entrées/Sorties)	Standard
	Indicateurs de performance	Le produit résiste aux tests d'immunité aux perturbations électromagnétiques (EMI), aux transitoires électriques rapides et aux surtensions. Conforme aux normes de protection de niveau 4 de la norme GB/T 17626.5-2008. Résistance aux vibrations conforme aux normes GB/T 2423.10-2008. Résiste aux tests thermiques stricts et est conforme aux normes industrielles GB/T 2423.102-2008.
Broche	Vitesses multiples	8 vitesses de broche
Gestion des outils	Type de magasin d'outils	Magasin d'outils linéaire
	Mode de mesure d'outil	Mesure automatique, mesure manuelle
	Type de mesure d'outil	Étalonnage fixe, étalonnage mobile, premier étalonnage & étalonnage après changement d'outil
Fonction de compensation	Compensation	Compensation du jeu (backlash)
Programme (G-Code)	Formats pris en charge	.g/.nc/.u??/.demo/.iso/.eng/.cut/.dxf/.plt/.txt
Opérations	Réglage du WCS	Prend en charge le WCS G54-G59
	Technologies d'usinage	Fonction matrice (répétition), usinage par cycles
	Ergonomie d'utilisation	Guidage par manivelle électronique, reprise après point d'arrêt (breakpoint resume), sélection d'outil
Optimisation Haute Vitesse	Algorithmes d'interpolation	Algorithmes en T (trapézoïdal) et en S (courbe en S)
Langue du logiciel	Langues prises en charge	Chinois, Anglais, Polonais, Vietnamien
Fiabilité & Sécurité	Alarmes logicielles NC	Alarmes d'erreur de programme, d'erreur de manipulation, d'erreur de fin de course (over-travel), d'erreur API (PLC) et d'erreur de communication E/S

Usinage 5 Axes Simultanés – La Haute Précision et le RTCP

L’usinage en 5 axes simultanés exige une synchronisation parfaite des mouvements. Pour ces applications haut de gamme, LUQUE Machines maîtrise l’intégration des deux meilleures technologies mondiales : SYNTEC et Weihong. Sur ces machines, la gestion du RTCP (Rotation Tool Center Point) est indispensable pour recalculer automatiquement la position de la pointe de l’outil en fonction des inclinaisons des axes rotatifs.

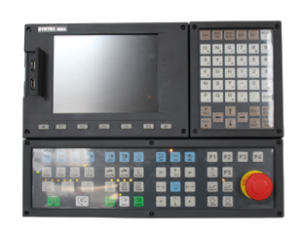

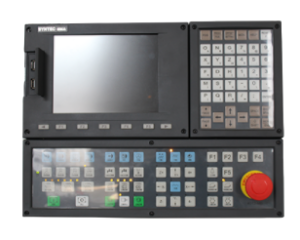

Solution 2.1 : La Référence du Marché (SYNTEC 610MA-E5)

Les avantages : Le système SYNTEC 610MA-E5 est le contrôleur 5 axes le plus largement utilisé et éprouvé du marché. Sa réputation n’est plus à faire : d’une stabilité à toute épreuve, il gère la cinématique 5 axes avec une fluidité exceptionnelle. Sa gestion du RTCP est d’une précision chirurgicale, garantissant des états de surface irréprochables.
Idéal pour : La production industrielle de pièces complexes, le prototypage de formes gauches et les moulistes.

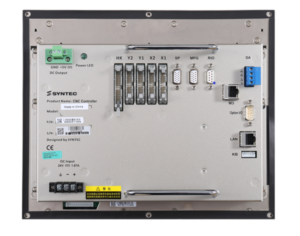

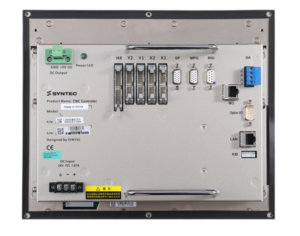

Caractéristiques techniques du 610MA-E5 de SYNTECH

O : Standard | Δ : Optionnel | – : Non | *Non disponible à la vente dans la région de Taïwan

Modèle	610MA-E5	610MA-H5
Axes standard (Max)	8(18)	8(18)
Convertisseur DA (Sorties analogiques)	2	2
Entrées / Sorties	32/32	32/32
Contrôle servo	M3/ECAT	M2/M3
VGA	1	1
Nombre max. de broches	6	6
Stockage	4 Go	4 Go
RTCP 4 axes / RTCP	O/Δ	O/Δ
CAO/FAO Bois (Wood CADCAM)	–	–
Application PC	O	O

Solution 2.2 : L'Alternative Premium Weihong (NK300, NC68E, 95A 5-Axes)

Weihong propose également des écosystèmes complets pour le 5 axes simultanés, réputés pour être parmi les systèmes CNC les plus fiables au monde.

Modèles disponibles : * NK300 : Type pupitre de commande monobloc (6 Axes dont 5 simultanés, RTCP). Le choix de la robustesse absolue en atelier.
- NC68E : Type PC industriel (5 axes simultanés, RTCP). Allie puissance de calcul maximale et stabilité matérielle.
Idéal pour : Les entreprises cherchant une intégration matérielle homogène et une fiabilité à long terme calculée sur des milliers d’heures de production.

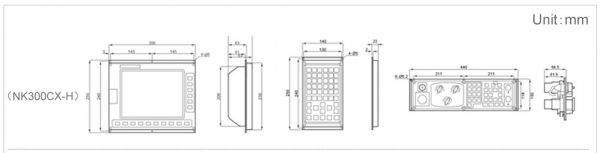

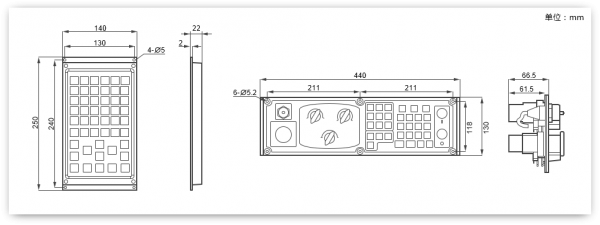

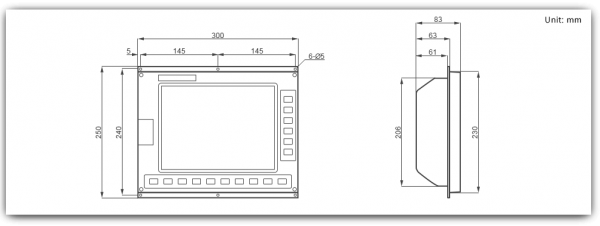

Caractéristiques techniques du NK300 de Weihong

Catégorie	Caractéristique	Spécifications
Spécifications CNC	Nombre d'axes pris en charge	3-5 axes
Spécifications matérielles	CPU (Processeur)	Double cœur (Dual cores)
	Fréquence d'horloge du CPU	2.17 GHz
	RAM	2 Go
	Stockage	60 Go
	Taille de l'écran	10.4 pouces
	Résolution de l'écran	800×600 (SVGA)
	Nombre d'E/S (Entrées/Sorties)	Standard : 28/8 ; Carte d'extension : 8/8 (connexion non-cascade), 10/10 (connexion en cascade)
	Indicateurs de performance	Le produit résiste aux tests d'immunité aux perturbations électromagnétiques (EMI), aux transitoires électriques rapides et aux surtensions. Conforme aux normes de protection de niveau 4 de la norme GB/T 17626.5-2008. Résistance aux vibrations conforme aux normes GB/T 2423.10-2008. Résiste aux tests thermiques stricts et est conforme aux normes industrielles GB/T 2423.102-2008.
Broche	Sortie tension analogique	0 - 10 V
Gestion des outils	Type de magasin d'outils	Magasin d'outils linéaire, magasin d'outils à disque
	Mode de préréglage d'outil	Mesure automatique, mesure manuelle
	Type de préréglage d'outil	Étalonnage fixe, étalonnage mobile, premier étalonnage & étalonnage après changement d'outil
Fonction de compensation	Type de compensation	Compensation de l'erreur de pas de vis, compensation du jeu (backlash), compensation d'erreur d'inversion, compensation d'outil
Fonction de compensation	Interpolation circulaire	Liaison sur 3 axes
Communication	Internet (Ethernet)	Communication LAN, interface USB frontale, transmission bidirectionnelle entre le système et le PC
Programme (G-Code)	Formats de fichiers pris en charge	.g; .nc; .ug; .demo; .iso; .eng; .cut; .dxf; .plt; .txt
Opérations	Système de coordonnées / WCS	Prend en charge les systèmes G54-G59 et 120 systèmes de coordonnées étendus (WCS)
	Technologies d'usinage	Fonction matrice (répétition), miroir et rotation, usinage multi-couches, usinage par cycles
	Ergonomie d'utilisation	Guidage par manivelle électronique, reprise après point d'arrêt (breakpoint resume), sélection d'outil
Optimisation Haute Vitesse	Algorithmes d'interpolation multiples	Algorithmes en S (courbe en S), LEP et accélération de type T (trapézoïdal)
Langue	Langues prises en charge	Chinois, Anglais
Fiabilité & Sécurité	Alarmes logicielles NC	Alarmes d'erreur de programme, d'erreur de manipulation, d'erreur de fin de course (over-travel), d'erreur API (PLC) et d'erreur de communication E/S

Solutions pour le Dessin et la Conception Directement sur le Pupitre

Certains ateliers ont besoin de modifier un plan ou de concevoir une pièce simple directement au pied de la machine, sans repasser par le bureau d’études.

Solution dédiée : Weihong 95A (5 Axes simultanés, version Commercial PC)

Les avantages : Grâce à son architecture basée sur un PC commercial équipé d’une carte d’axe dédiée, cette version du système Weihong 95A vous permet d’installer n’importe quel logiciel de CAO/DAO (AutoCAD, SolidWorks, Vectric…) directement sur le poste de commande de la machine. Vous profitez de la puissance graphique de l’ordinateur pour concevoir et modifier vos dessins en temps réel, tout en bénéficiant de la fiabilité de la carte Weihong pour l’exécution du code G sans risque de plantage.
Idéal pour : Les ateliers de prototypage rapide et les usineurs recherchant une autonomie totale au niveau du pupitre.

Solutions Spécifiques pour Découpe à Lame Vibrante et Reconnaissance Optique

Pour les industries du composite, du packaging ou de la sellerie, l’utilisation de fraises ne suffit plus. Il faut y adjoindre des outils de découpe ainsi que des caméras pour le repérage des mires d’impression.

Attention : Bien que le site de Weihong propose des logiciels de CFAO (CAD/CAM), ceux-ci sont exclusivement dédiés au laser. C’est pourquoi LUQUE Machines sélectionne et intègre des contrôleurs disposant d’unités CAM nativement intégrées au cœur du système (similaires aux technologies MDRCNC).

Les Solutions intégrées par LUQUE Machines :

Weihong NC68E (3 axes & Caméra CCD) : Avec tête de couteau (knife head) en option. Ce système embarque son propre module CAM pour gérer parfaitement l’orientation de la lame vibrante par rapport au tracé, ainsi que la correction optique via la caméra CCD.
Les avantages : Vous n’avez pas besoin de multiplier les logiciels tiers complexes. Le contrôleur gère de manière autonome l’imbrication, la compensation du diamètre de la lame et le repérage par caméra pour une découpe précise des matériaux imprimés (carton, mousse, cuir, joints en caoutchouc).

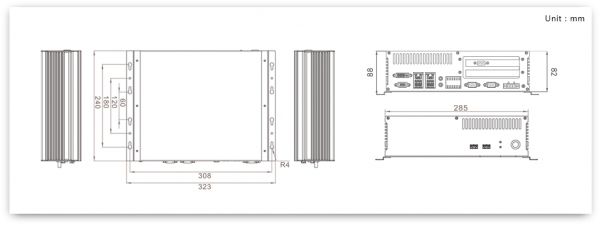

Caractéristiques techniques du NC68A de Weihong

Caractéristique	Spécifications
Processeur	Processeur double cœur Intel Core i5 3470T
Mémoire	4 Go, Max 16 Go
Disque	SSD de standard industriel
Écran	Puissante capacité de traitement informatique et graphique, prenant en charge les interfaces VGA et DVI ainsi que l'affichage asynchrone et synchrone
Réseau (LAN)	Deux ports LAN 2 Gbps
USB	USB 3.0 x 4 ; USB 2.0 x 2
Interface	Une pour Lambda ; deux pour RS232
Structure	Conception entièrement fermée, étanche à l'eau et à la poussière
Montage	Montage sur bureau ou mural
Indicateur	Indicateurs pour l'alimentation et le SSD
Refroidissement	Sans ventilateur (Fanless), module en cuivre intégré pour faciliter une dissipation rapide de la chaleur
Entrée d'alimentation	Protection contre les surintensités, protection contre les surtensions et protection contre l'inversion de polarité

Des questions concernant les contrôleurs cnc que nous intégrons ?

LUQUE Machines reste disponible pour vous accompagner.

Contactez nos experts pour définir ensemble la configuration cinématique et le contrôleur adaptés à vos besoins.
