Description

Frezarka numeryczna wielofunkcyjna średniej wielkości:

  • Maszyna ze stołem, suwnicą i stalową ramą
  • Spawana konstrukcja mechaniczna
  • Do wyboru silnik krokowy lub serwomotor
  • Wrzeciono od 1,5 kW do 3,5 kW z systemem chłodzenia
  • Uchwyt zaciskowy do mocowania narzędzi typu ER11 do ER32
  • Stół z rowkami teowymi do mocowania Twoich części
  • Pryzmowe prowadnice liniowe w osiach X, Y i Z dla lepszej sztywności
  • Napęd osi X, Y i Z za pomocą śrub kulowych
  • Sonda narzędziowa w Z do automatycznej kalibracji wysokości narzędzia
  • Do wyboru zasilanie: jednofazowe 220V lub trójfazowe 400V

Dodatkowe dostępne opcje:

  • Automatyczna zmieniarka narzędzi
  • Stół próżniowy do przytrzymywania elementów bez mocowania
  • Pompa 2,2kW z filtrem i systemem odciągowym do stołu próżniowego
  • Odciąg i kolektor wiórów
  • Serwomotory na 3 osiach
  • Interfejs sterowania z kontrolerem
  • System smarowania części olejem do cięcia
  • Czwarta oś obrotowa do wytwarzania elementów przez obrót
Do tego można dodać wszystkie indywidualne modyfikacje jak również nasze usługi.

Główne zalety tej frezarki numerycznej:

  • Precyzyjna i łatwa w obsłudze frezarka CNC z wieloma możliwościami dostosowania do indywidualnych potrzeb.
  • Zaprojektowana i wykonana do intensywnego użytku profesjonalnego.
  • Obróbka materiałów płytowych w tak zróżnicowanych branżach jak lotnictwo, przetwórstwo tworzyw sztucznych i kompozytów, precyzyjna obróbka mechaniczna, obróbka aluminium, reklama i PLV…
  • Wyposażenie ze stołem stałym o formacie użytkowym 600×1200 mm i dostępne w wykonaniu specjalnym.
  • Innowacyjne i wydajne płyty podciśnieniowe z technologią pompy próżniowej.
  • Sterowanie numeryczne CNC działające w kodzie ISO (G-code i M-code).
  • Wysokiej jakości kinematyka z wykorzystaniem przemysłowych komponentów dostarczanych przez światowych liderów w swojej dziedzinie, zamontowana na stalowych spawanych ramach zmechanizowanych i stabilizowanych.
  • Opcje specjalnie dostosowane do aktualnych potrzeb klientów w każdej branży.

Niektóre z materiałów, które można obrabiać:

(w zależności od elektrowrzeciona i wybranego narzędzia)

  • Twarde płyty z tworzyw sztucznych (PMMA-PC-PS-PVC-ABS..)
  • Plastik spieniony i płyty komorowe
  • Pianki twarde (PU-PS-…)
  • Pianki półtwarde
  • Materiały kompozytowe dla budownictwa
  • Materiały kompozytowe dla przemysłu (żywica poliestrowa z włóknem szklanym, włókno węglowe…)
  • Drewno i materiały pochodne.
  • Żywice poliestrowe
  • Lekkie stopy na bazie aluminium lub miedzi
  • Tylko w przypadku grawerowania: miękkie kamienie, marmur, granit itp.

Kilka komponentów tej frezarki numerycznej:

Liniowy magazyn narzędzi

Magazyn 4-16 narzędzi typu ISO30. Automatyczna zmiana narzędzi przyspieszy tempo produkcji eliminując czas przestoju związany z wymianą narzędzi.

Magasin porte-outils fraiseuse cnc router cnc ATC changeur d'outil automatique commande numérique LUQUE Machines
Broche pour fraiseuse cnc router cnc

Wrzeciono o mocy 2,2 kW z automatyczną zmieniarką narzędzi

Wrzeciono o mocy 2,2 kW z systemem chłodzenia powietrznego, aby zagwarantować bezpieczeństwo urządzenia przy jednoczesnym zapewnieniu dobrej wydajności cięcia. Jego prosta i racjonalna konstrukcja zapewnia mu moc i niezawodność.

Prowadnice

Pryzmowe prowadnice, umieszczone i przymocowane do ramy poziomo, aby utrzymać cały ciężar suwnicy i zapewnić wsparcie niezbędne dla sztywności frezarki. Wózki są wyposażone w opatentowane, automatyczne systemy smarowania o wysokiej wydajności, zapewniające optymalny poślizg i dłuższą żywotność.

rail de guidage prismatique HIWIN
vis à billes pour fraiseuse cnc router à commandes numériques

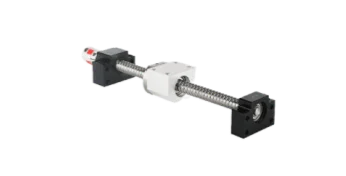

Napęd za pomocą śrub kulowych

Śruby kulkowe przekształcają ruch obrotowy silników na ruch liniowy na osi. Ten system pozwala na przesyłanie dużych sił, oferuje wysoką precyzję pozycjonowania i gwarantuje niezawodność w każdych warunkach.

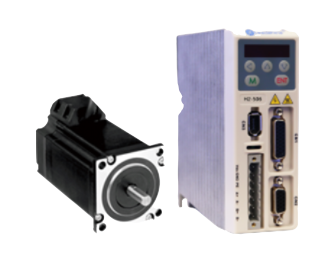

Silniki krokowe lub serwomotory

Silniki krokowe NEMA34 ze sterownikami Leadshine M860H zawarte w wersji podstawowej zapewniają duży moment obrotowy podczas posuwów w osiach X, Y i Z. Szybsze i bardziej precyzyjne niż silniki krokowe, serwomotory są w stanie wykonywać operacje obróbki bez przestojów. Ich działanie zmniejsza również wibracje i pozwala uniknąć przerw podczas cięcia, chroniąc jednocześnie maszynę.

Moteur pas à pas et pilote
