Fresadora CNC digital polivalente de tamaño intermedio

La fresadora de control numérico CNC serie M es una máquina-herramienta de precisión diseñada para satisfacer las exigencias más altas del mecanizado. Su robusta estructura mecano-soldada, asociada a componentes industriales de primera calidad, garantiza una rigidez excepcional y una gran fiabilidad. Los accionamientos por husillos de bolas y las guías lineales aseguran una alta precisión y acabados impecables. Personalizable y polivalente, esta fresadora digital es ideal para el mecanizado de materiales en placa en numerosos sectores industriales.

PRESENTACIÓN DE NUESTRA FRESADORA CNC DE CONTROL NUMÉRICO

Fresadora CNC para metal especialmente adecuada para la producción de piezas pequeñas en metales no ferrosos, madera y plásticos. También se utiliza en los sectores de la mecánica de precisión, la transformación del aluminio, la plasturgia y el grabado.

Fresadora CNC digital de precisión y fácil de usar con numerosas posibilidades de personalización, diseñada y fabricada para un uso profesional intensivo.

Fresadora para metal serie M
-
Descripción

Fresadora CNC para metal con mesa, pórtico y bastidor de acero
Estructura mecano-soldada
Servomotores en todos los ejes 750 W
Husillo de 3,5 kW o 9 kW
Husillo con sistema de refrigeración
Portapinzas para sujeción de herramientas tipo ER25 o ER32
Equipo con mesa fija de formato útil 600×1200 mm y disponible en realización especial en otras dimensiones
Mesa con ranuras en T para la fijación de sus piezas
Guías lineales HIWIN® en los ejes X, Y y Z para una mayor rigidez
Accionamiento de los ejes X, Y y Z mediante husillos de bolas
Palpador de herramienta en Z para calibrar automáticamente la altura de su herramienta
Controles numéricos CNC que funcionan en código ISO (G-code y M-code)
Alimentación eléctrica a elegir: monofásica 220 V o trifásica 380 V

Descubra también el centro de mecanizado de 5 ejes para metales, la fresadora CNC digital y la fresadora CNC de pórtico de 5 ejes.

Algunos componentes de esta fresadora digital para metal:

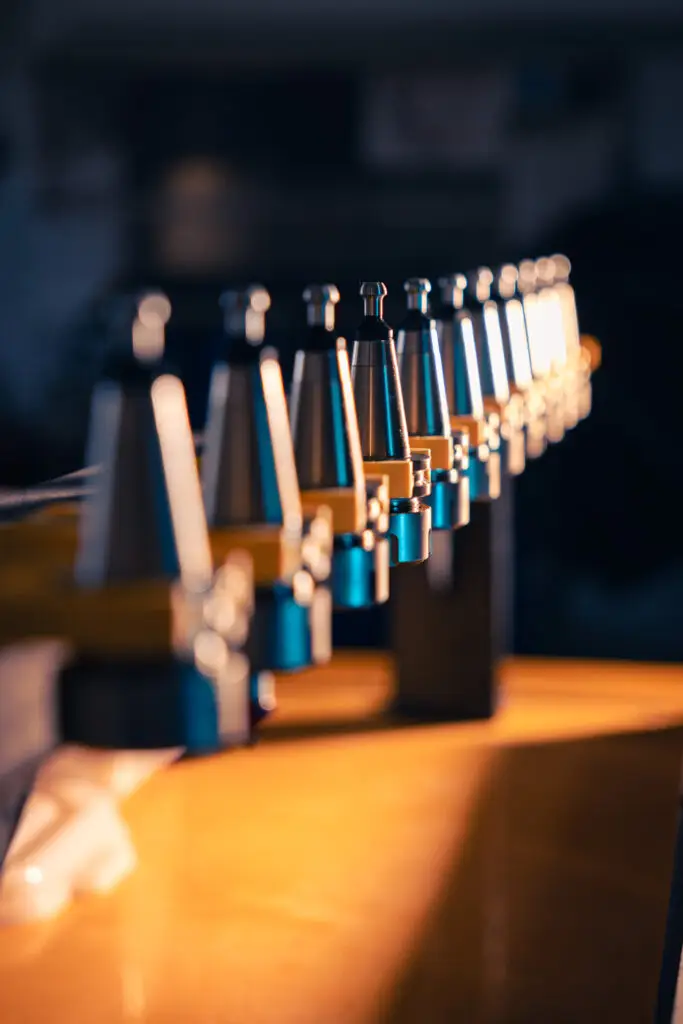

Cargador lineal de herramientas

Cargador de 6 portaherramientas con conos ISO30 en versión estándar. El cambio automático de herramientas acelerará su ritmo de producción al evitar los tiempos muertos de cambio de herramienta. Posibilidad de añadir hasta 12 herramientas al cargador.

herramientas

Husillo fiable y potente

Un husillo de 3,5 kW con cambio de herramienta manual o de 9 kW con cambio automático de herramienta con sistema de refrigeración por aire para garantizar un par óptimo de la herramienta y un mejor corte. Su diseño simple y racional le aporta potencia y fiabilidad.

potencia del husillo

3500 W

Guías lineales

Guías HIWIN® de 25 mm instaladas y fijadas sobre el bastidor rectificado con 2 x 2 patines en horizontal para soportar todo el peso del puente y asegurar el mantenimiento necesario para la rigidez de su fresadora. Los patines están equipados con sistemas de lubricación automática patentados de alto rendimiento que permiten un deslizamiento óptimo y una vida útil prolongada.

Servomotores

Más rápidos y precisos que los motores paso a paso, los servomotores son capaces de realizar sus operaciones de mecanizado en grandes dimensiones de trabajo sin pérdida de pasos. Su elevado par les permite una gran velocidad de avance en trabajo. Su funcionamiento también reduce las vibraciones y evita desviaciones durante el corte, al tiempo que prolonga la vida útil de su máquina.

en cada eje

0 W

Accionamiento por husillos de bolas

Los husillos de bolas convierten el movimiento rotativo de los motores en traslación sobre un eje. Este sistema permite transmitir esfuerzos importantes, ofrecer una gran precisión de posicionamiento y garantizar una fiabilidad a toda prueba.

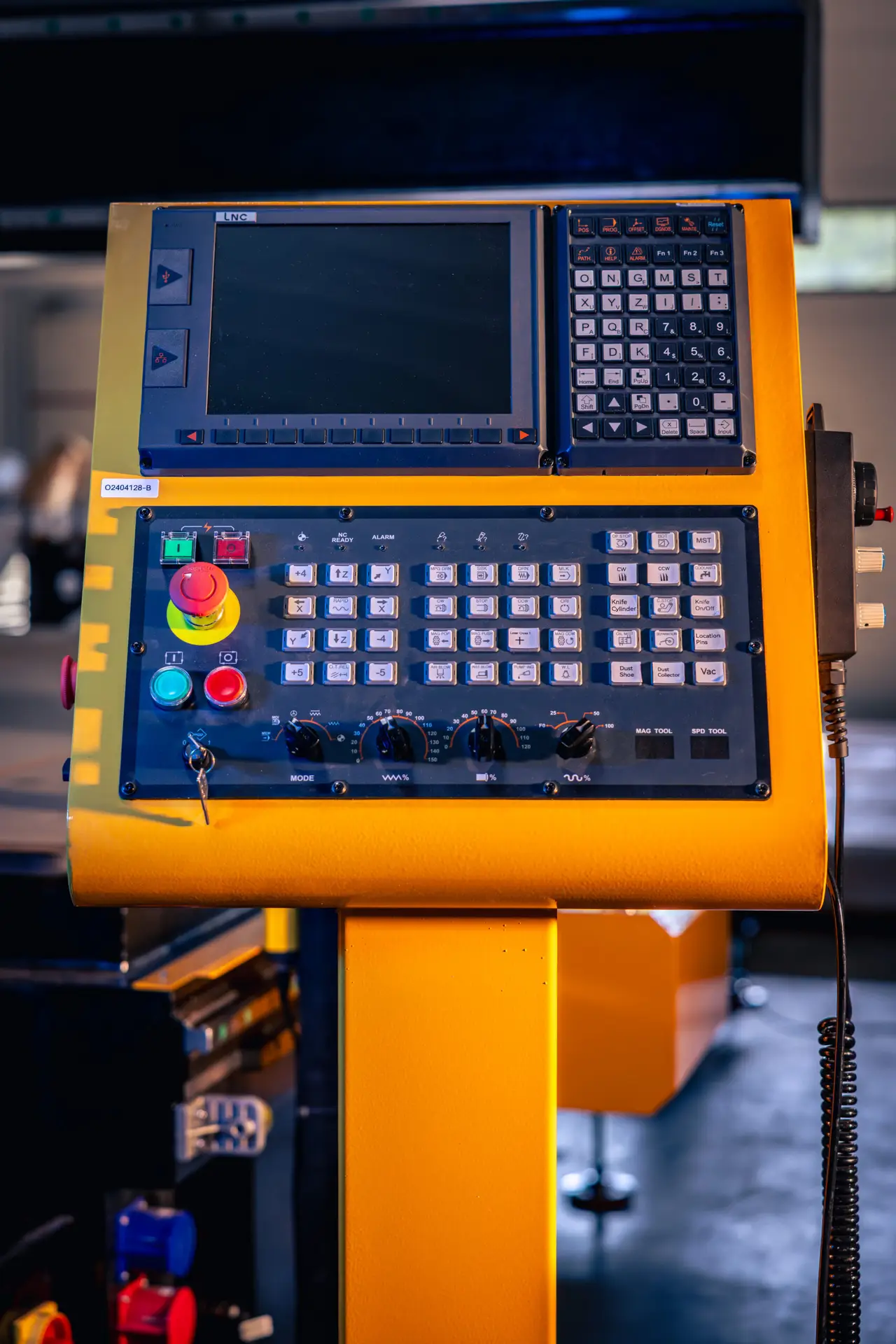

Pupitre de control

Pupitre de control industrial móvil con ruedas. Palanca con volante. Potenciómetros para el ajuste de velocidades. Simulación, programación, lenguaje conversacional. Control de opciones desde teclas configurables. Lectura de códigos ISO (G-code, M-code…), DXF y PDF. Transferencia de archivos desde una memoria USB o desde una red local por cable RJ45. Pausas durante los mecanizados, lectura bloque a bloque o línea a línea, retroceso en los programas.

Marcas disponibles: Fanuc, Fagor, Mitsubishi, Heidenhain, Siemens, Weihong, Syntec.

Sistema de aspiración de la mesa

Sus piezas se mantienen por aspiración sobre la mesa gracias a nuestra innovadora y eficaz mesa de vacío con tecnología de bomba de vacío. Ya no es necesario sujetar sus piezas con pinzas, lo que acelerará su ritmo de producción. Potencia de 2 kW a 7,5 kW y en versión de doble etapa para una mejor sujeción de piezas de pequeña superficie.

Fresadora digital - OPCIONES ADICIONALES DISPONIBLES

Opciones adaptadas a las necesidades específicas de los oficios en cada sector de actividad.

Pupitre de control industrial

pupitre de control CNC LUQUE Machines

Cambio automático de herramienta

El cambiador automático de herramientas incluye:

un cargador de herramientas
conos portaherramientas ISO30
pinzas ER32
un husillo de 9 kW con cambio automático de herramientas
tarjeta controladora capaz de gestionar el cambio automático de herramientas

Funcionamiento:

Cuando es necesario un cambio de herramienta, el husillo se posiciona automáticamente sobre el cargador de herramientas para depositar el portaherramientas actual y tomar uno nuevo. El portaherramientas está compuesto por un cono ISO30 en su parte superior y un portapinzas (pinza ER) que sujeta la fresa por el vástago. El cono se mantiene en el husillo mediante una compuerta accionada por un sistema neumático. Una vez fijado el portaherramientas, la medición automática de la longitud de la nueva herramienta es opcional: el husillo se posiciona sobre el palpador automático y desciende en Z hasta tocarlo con la punta de la fresa. A continuación puede comenzar el mecanizado.

El cambio automático de herramienta requiere una alimentación neumática para permitir la sujeción de los conos en el husillo. Se necesita un compresor con las siguientes capacidades mínimas (potencia: 5,5 kW (7,5 CV); volumen: 1000 L; presión: 0,8 MPa (8 bar); caudal: 0,7 m³/min).

Mesa de acero rectificado

Mesa de acero rectificado con ranuras en T para el mecanizado de piezas pesadas con alta precisión.

mesa de acero rectificado fresadora cnc LUQUE Machines

Mesa aspirante con ranuras en T para una colocación rápida

La mesa aspirante permite sujetar por aspiración las piezas a mecanizar sin recurrir a dispositivos de sujeción.

La mesa aspirante incluye:

una mesa alveolar
4 a 12 zonas de aspiración independientes gestionables mediante válvulas
ranuras en T de aluminio para el amarre de piezas si es necesario
tuberías de aspiración bajo la mesa
válvulas de grifo en el lateral del bastidor para controlar las zonas de la mesa
un manómetro para medir la presión de cada bomba

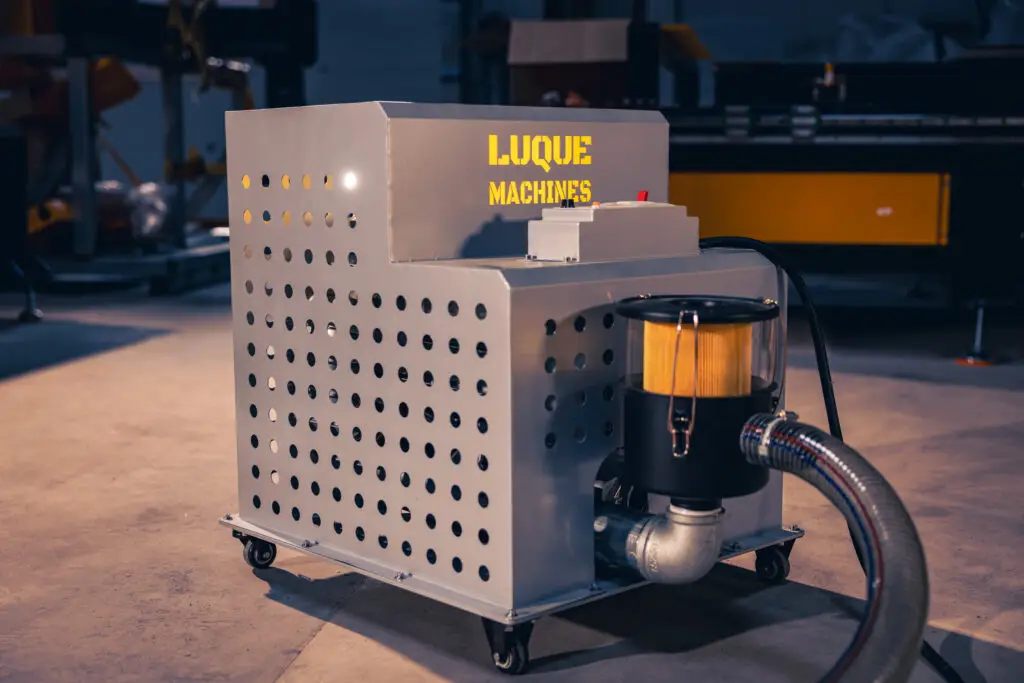

Bomba para mesa aspirante

La bomba de aspiración incluye:

una bomba de vacío
un sistema de aspiración
un filtro de aire
un silenciador
una válvula de seguridad
un arrancador progresivo
un relé térmico de seguridad
un sistema de control manual y automático

La bomba permite hacer el vacío en la mesa aspirante. Ofrecemos sistemas de aspiración entre 2 kW y 7 kW de potencia. La bomba de aspiración se alimenta en monofásico para los modelos de 2 kW o en trifásico para los modelos de 5 kW y 7 kW.

bomba de vacío mesa cnc

Aspirador y colector de virutas

El sistema de aspiración de virutas incluye:

un aspirador
un colector
una manguera
un soporte para el paso de la manguera
un sistema de arranque electrónico manual y automático
una boquilla de aspiración con cepillo a nivel del husillo (con elevación automática en las máquinas equipadas con cambio automático de herramienta)

Permite aspirar y recoger las virutas y el polvo emitidos durante el mecanizado. Una versión avanzada del aspirador de virutas utiliza un sistema ciclónico acoplado a un filtro para recuperar partículas finas de hasta 3 µm.

aspirador de virutas ciclónico

Interfaz de control DSP con mando

Para garantizar la fiabilidad de nuestros sistemas, LUQUE Machines equipa sus fresadoras cnc con controladores DSP o pupitres de control totalmente integrados. Estos controladores integran el lector de programas y los calculadores de trayectorias internamente en la máquina. Además de mejorar la fiabilidad y la precisión, estas interfaces son más sencillas de usar.

controlador DSP mando

Sistema de micro-lubricación de piezas y herramienta

El sistema de micro-lubricación pulveriza microgotas sobre las piezas y la herramienta para lubricar, refrigerar y captar el polvo durante el mecanizado. Puede pulverizar agua, aceite de corte o solo aire.

El sistema de micro-lubricación incluye:

un depósito de líquido de corte
una boquilla de pulverización orientable
un sistema de ajuste del caudal de líquido de corte
un sistema de ajuste de la presión de pulverización
se puede añadir a la mesa una bandeja de recuperación de líquido

sistema de micro-lubricación herramienta y piezas fresadora cnc LUQUE Machines

Topes neumáticos de posicionamiento

Los topes neumáticos de posicionamiento en mesa aspirante permiten colocar las placas siempre en el mismo sitio durante mecanizados en serie.

topes neumáticos de posicionamiento mesa fresadora cnc LUQUE Machines

4.º eje rotativo para la fabricación de piezas por rotación

El 4.º eje rotativo incluye un plato, una contrapunta y una tarjeta de control adaptada capaz de gestionar un 4.º eje. Permite fresar la pieza en rotación.

Cuchilla tangencial

La cuchilla tangencial y oscilante incluye un husillo fijado al pórtico capaz de mover cuchillas de corte. Permite cortar materiales flexibles.

Mesa de carga automática

La mesa de carga permite cargar automáticamente los paneles en la mesa de la fresadora de forma automatizada. Este sistema permite una autonomía completa de la máquina en una línea de producción.

También es posible añadir una mesa de descarga de las piezas mecanizadas o un brazo robotizado para realizar esta operación.

Barreras láser inmateriales

Las barreras láser inmateriales son un elemento de seguridad. Este sistema detiene la máquina si una persona u objeto entra en una zona delimitada alrededor de la fresadora.

Carenado completo de la máquina

El carenado completo de la máquina permite aislar la fresadora para proteger el entorno de proyecciones de virutas, polvo, vapores, ruido, accidentes…

Se puede añadir un sistema de parada de emergencia en caso de apertura de las puertas.

centro de mecanizado metal cnc LUQUE Machines

A esto pueden añadirse todas las opciones y modificaciones a medida, así como nuestros servicios.

Algunos de los materiales mecanizables con esta fresadora digital:

(en función del electrohusillo y la herramienta elegidos)

Plásticos en placas rígidas (PMMA-PC-PS-PVC-ABS..)
Plásticos espumados y placas alveolares
Espumas rígidas (PU- PS-…)
Espumas semirrígidas
Materiales compuestos para la construcción
Materiales compuestos para la industria (resina de poliéster cargada con fibra de vidrio, fibra de carbono…)

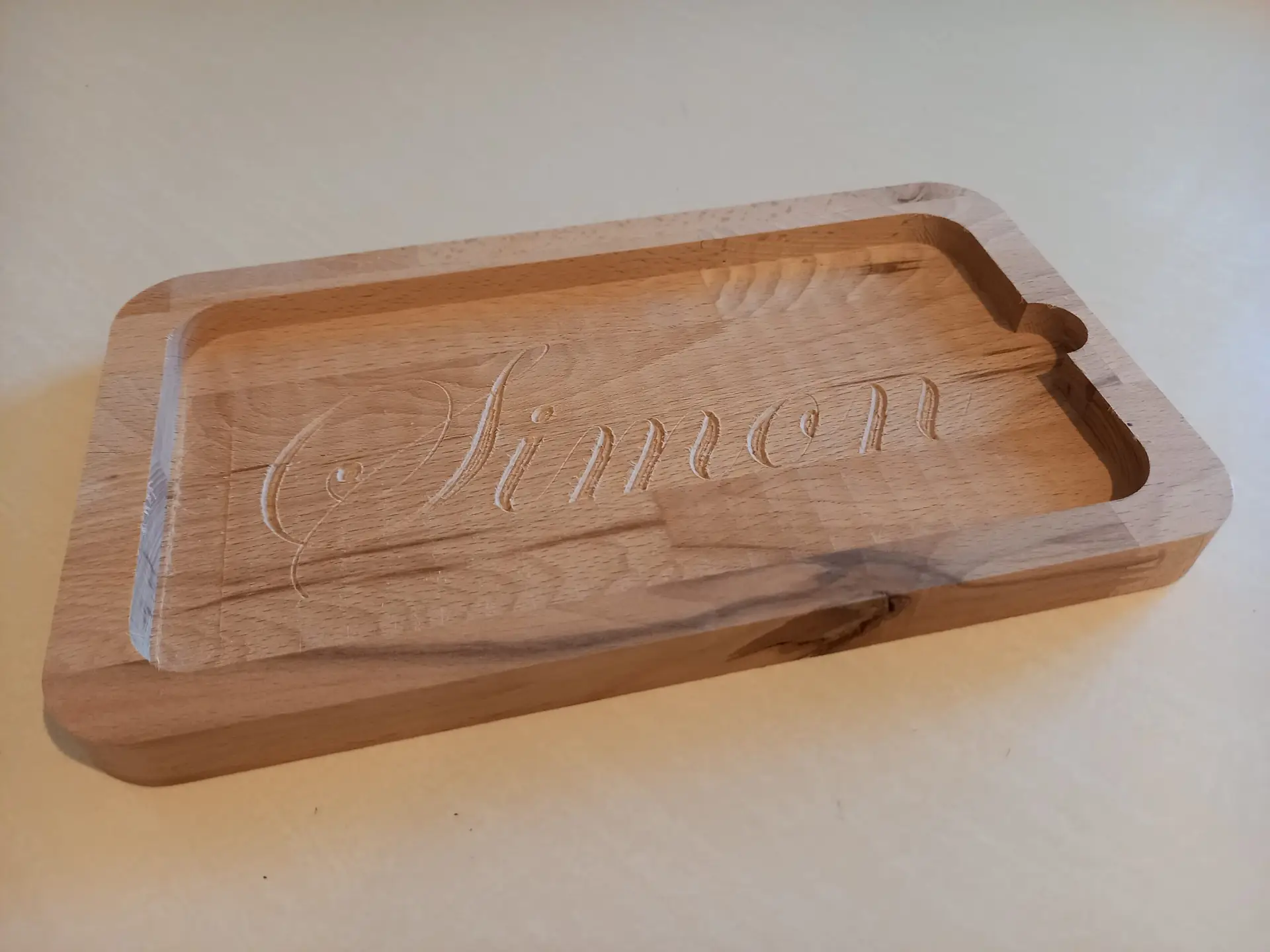

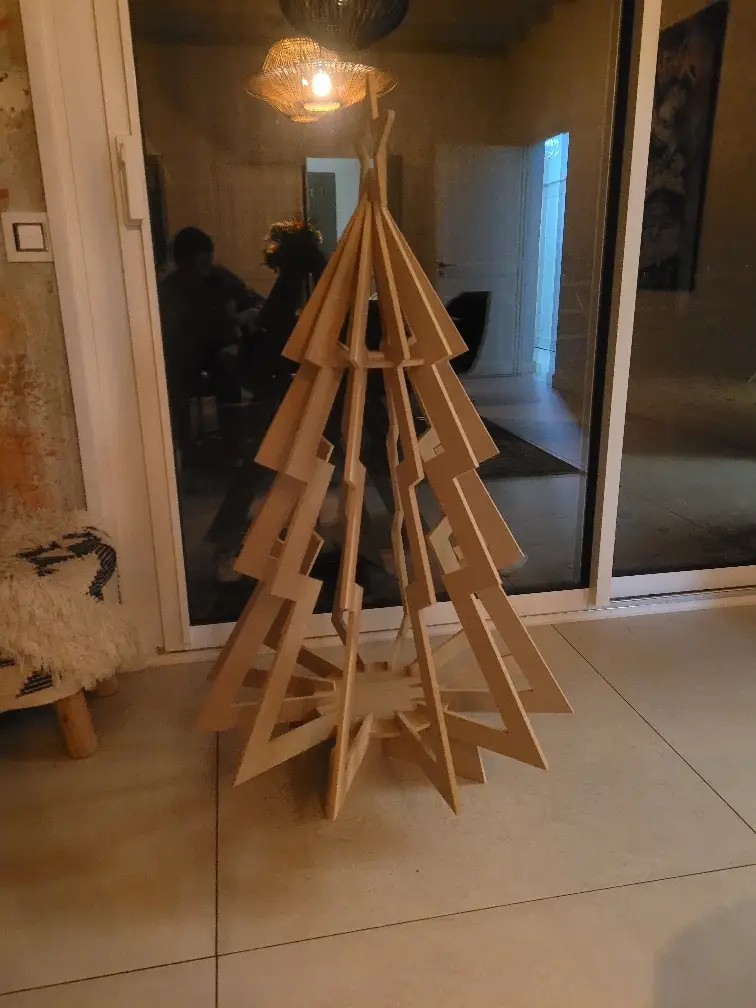

Madera y derivados
Resinas de poliéster

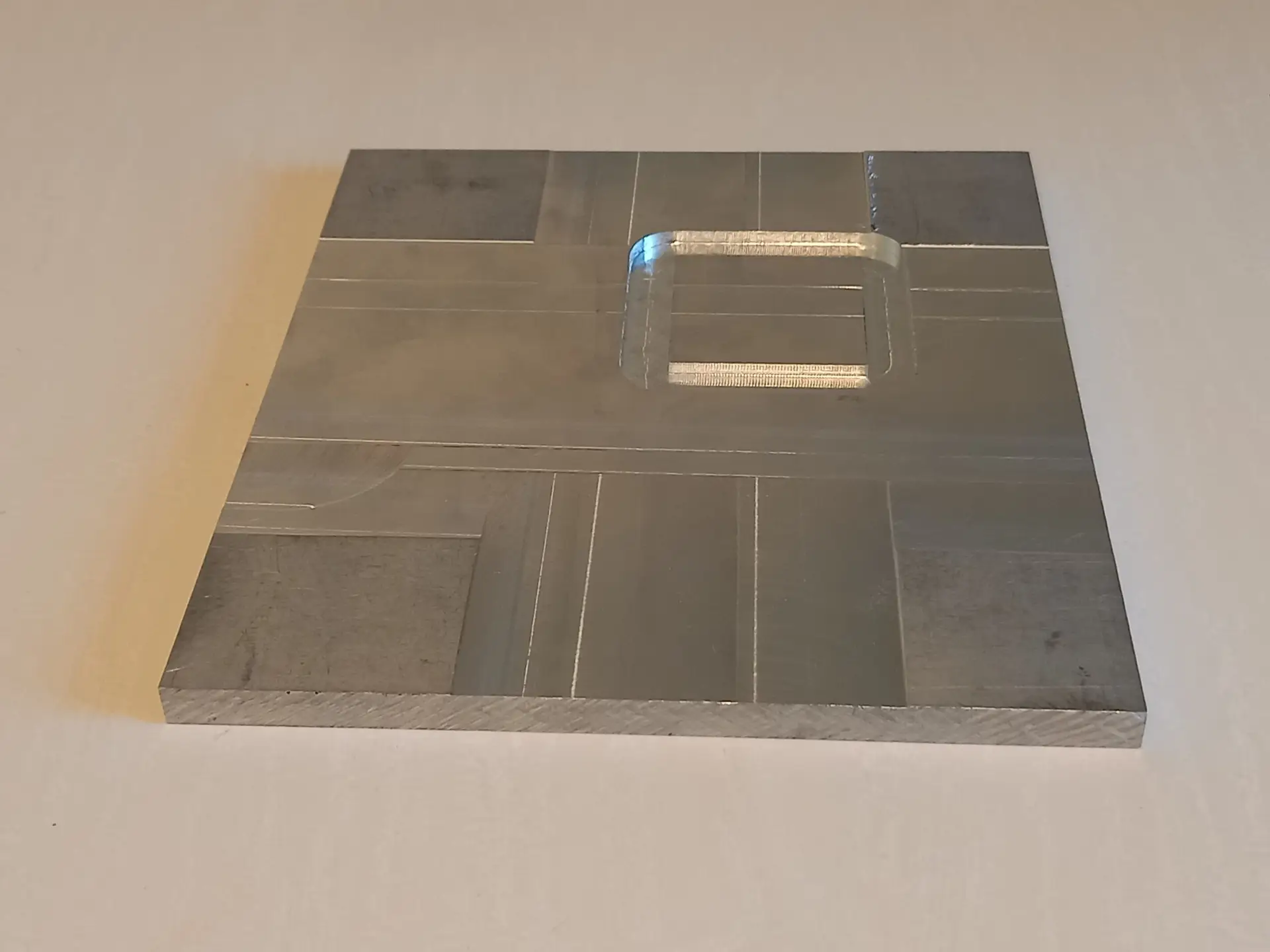

Aleaciones ligeras a base de aluminio o a base de cobre
Solo para grabado: piedras blandas, mármol, granito, etc…
