Fresatrice CNC numerica versatile di dimensioni intermedie

La fresatrice a controllo numerico CNC serie M è una macchina utensile di precisione progettata per soddisfare le più alte esigenze di lavorazione. La sua robusta struttura elettrosaldata, associata a componenti industriali di prima scelta, garantisce una rigidità eccezionale e un’elevata affidabilità. Gli azionamenti a viti a ricircolo di sfere e le guide lineari assicurano un’elevata precisione e finiture impeccabili. Personalizzabile e versatile, questa fresatrice numerica è ideale per la lavorazione di materiali in lastra in numerosi settori industriali.

PRESENTAZIONE DELLA NOSTRA FRESATRICE CNC A CONTROLLO NUMERICO

Fresatrice CNC per metallo particolarmente adatta per la produzione di piccole parti in metalli non ferrosi, legno e plastiche. Utilizzata anche nei settori della meccanica di precisione, della trasformazione dell’alluminio, della lavorazione delle materie plastiche, dell’incisione.

Fresatrice CNC numerica di precisione e facile da usare con numerose possibilità di personalizzazione, progettata e realizzata per un uso professionale intensivo.

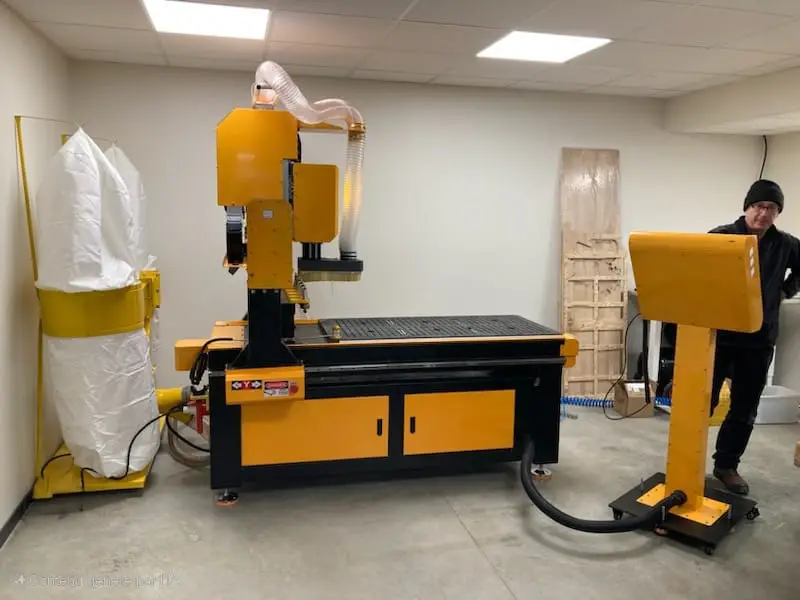

Fresatrice per metalli serie M
-
Descrizione

Fresatrice CNC per metallo con tavola, portale e telaio in acciaio
Struttura elettrosaldata
Servomotori su tutti gli assi da 750 W
Mandrino da 3,5 kW o 9 kW
Mandrino con sistema di raffreddamento
Mandrini a pinza per il serraggio di utensili tipo ER25 o ER32
Attrezzatura con tavola fissa di formato utile 600×1200 mm e disponibile in realizzazione speciale in altre dimensioni
Tavola con cave a T per il fissaggio dei tuoi pezzi
Guide lineari HIWIN® sugli assi X, Y e Z per una migliore rigidità
Azionamento degli assi X, Y e Z tramite viti a ricircolo di sfere
Tastatore utensile in Z per calibrare automaticamente l’altezza del tuo utensile
Controlli numerici CNC che funzionano in codice ISO (G-code e M-code)
Alimentazione elettrica a scelta: monofase 220 V o trifase 380 V

Scopri anche il centro di lavoro a 5 assi per metalli, la fresatrice CNC numerica e la fresatrice CNC a portale a 5 assi.

Alcuni componenti di questa fresatrice per metalli numerica:

Magazzino utensili lineare

Magazzino di 6 portautensili con coni ISO30 in versione standard. Il cambio utensile automatico accelererà la tua cadenza di produzione evitandoti i tempi morti di cambio utensile. Possibilità di aggiungere fino a 12 utensili al magazzino.

utensili

Mandrino affidabile e potente

Un mandrino da 3,5 kW con cambio utensile manuale o da 9 kW con cambio utensile automatico con sistema di raffreddamento ad aria per garantire una coppia utensile ottimale per un migliore taglio. Il suo design semplice e razionale gli conferisce potenza e affidabilità.

potenza del mandrino

3500 W

Guide lineari

Guide lineari HIWIN® da 25 mm posate e fissate sul telaio rettificato con 2 x 2 carrelli orizzontali per sostenere tutto il peso del ponte e assicurare il mantenimento necessario per la rigidità della tua fresatrice. I carrelli sono dotati di sistemi di lubrificazione automatici brevettati ad alte prestazioni che consentono uno scorrimento ottimale e una durata prolungata.

Servomotori

Più veloci e precisi dei motori passo-passo, i servomotori sono in grado di realizzare le tue operazioni di lavorazione su grandi dimensioni di lavoro senza perdita di passo. La loro elevata coppia consente loro di avere una grande velocità di avanzamento in lavorazione. Il loro funzionamento riduce anche le vibrazioni ed evita gli scostamenti durante il taglio, prolungando la durata della tua macchina.

su ogni asse

0 W

Azionamento a viti a ricircolo di sfere

Le viti a ricircolo di sfere convertono il movimento rotatorio dei motori in traslazione su un asse. Questo sistema permette di trasmettere forze importanti, di offrire una grande precisione di posizionamento e di garantire un’affidabilità a prova di bomba.

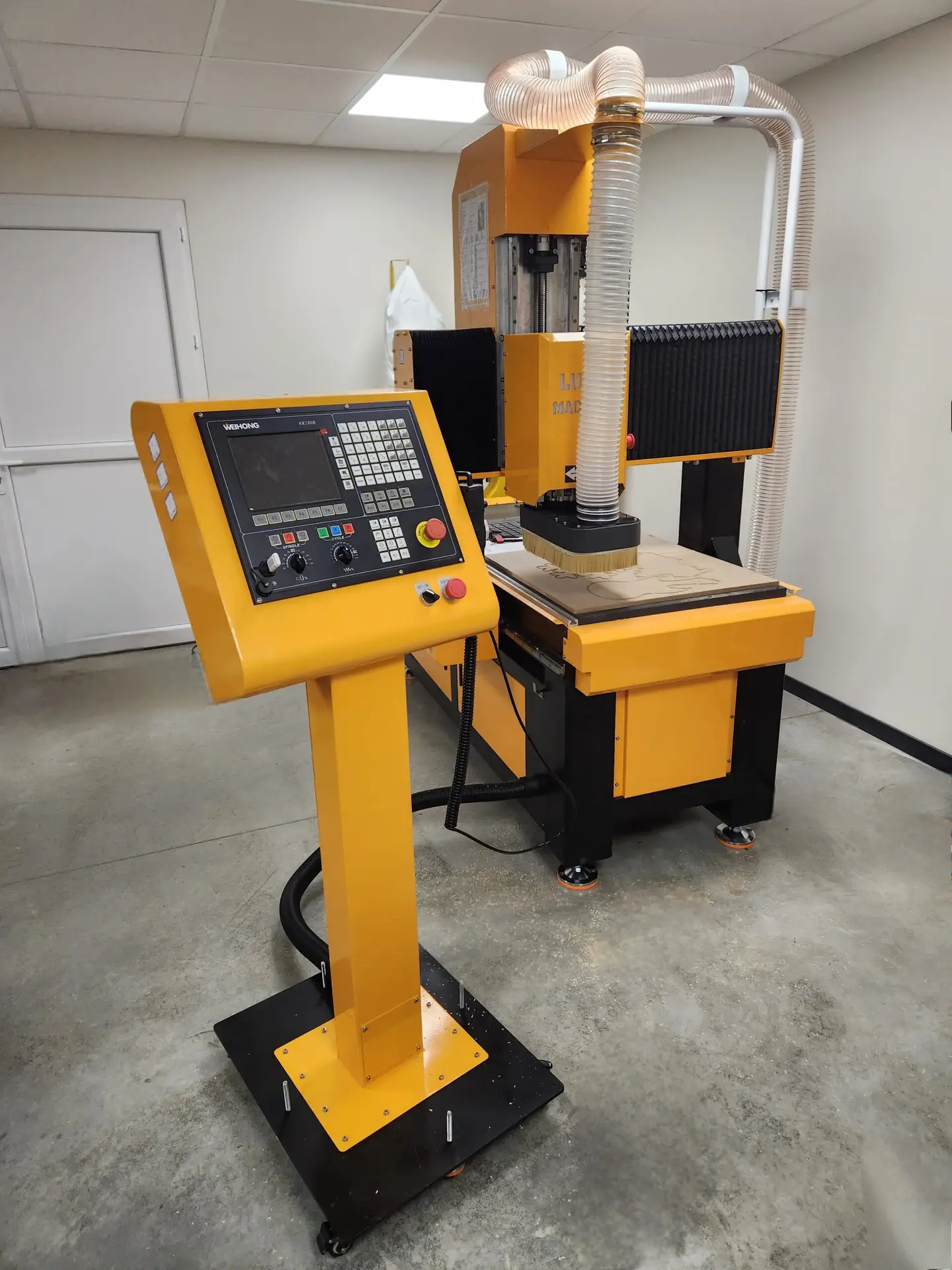

Pulpito di comando

Pulpito di comando industriale mobile su ruote. Manopola con volantino. Potenziometri per la regolazione delle velocità. Simulazione, programmazione, linguaggio conversazionale. Comando delle opzioni tramite tasti configurabili. Lettura di codici ISO (G-code, M-code…), DXF e PDF. Trasferimento di file da una chiavetta USB o da una rete locale tramite cavo RJ45. Pause durante le lavorazioni, lettura blocco per blocco o riga per riga, ritorno indietro nei programmi.

Marche disponibili: Fanuc, Fagor, Mitsubishi, Heidenhain, Siemens, Weihong, Syntec.

Sistema di aspirazione della tavola

I tuoi pezzi sono mantenuti per aspirazione sulla tavola grazie al nostro innovativo ed efficiente piano a depressione con tecnologia a pompa per vuoto. Non è più necessario serrare i pezzi con morse, la tua cadenza di produzione ne risulterà accelerata. Potenza da 2 kW a 7,5 kW e in versione a doppio stadio per un migliore mantenimento dei pezzi con piccole superfici.

Fresatrice numerica - OPZIONI AGGIUNTIVE DISPONIBILI

Opzioni adattate alle esigenze specifiche dei mestieri in ogni settore di attività.

Pulpito di comando industriale

pulpito di comando CNC LUQUE Machines

Cambio utensile automatico

Il cambio utensile automatico comprende:

un magazzino utensili
coni portautensili ISO30
pinze ER32
un mandrino da 9 kW con cambio utensile automatico
scheda controllore in grado di gestire il cambio utensile automatico

Funzionamento:

Quando è necessario un cambio utensile, il mandrino si posiziona automaticamente sopra il magazzino utensili per depositare il portautensile attuale e prenderne uno nuovo. Il portautensile è costituito da un cono ISO30 nella sua parte superiore e da un mandrino (pinza ER) che serra la fresa a livello del suo gambo. Il cono è mantenuto al mandrino da una valvola comandata da un sistema pneumatico. Una volta fissato il portautensile, una misurazione automatica della lunghezza del nuovo utensile è facoltativa: il mandrino si posiziona sopra il tastatore automatico per scendere in Z fino a toccarlo con la punta della fresa. La lavorazione può quindi iniziare.

Il cambio utensile automatico richiede un’alimentazione pneumatica per consentire il mantenimento dei coni sul mandrino. È necessario un compressore che richieda le seguenti capacità minime (potenza: 5,5 kW (7,5 CV); volume: 1.000 L; pressione: 0,8 MPa (8 bar); portata: 0,7 m³/min).

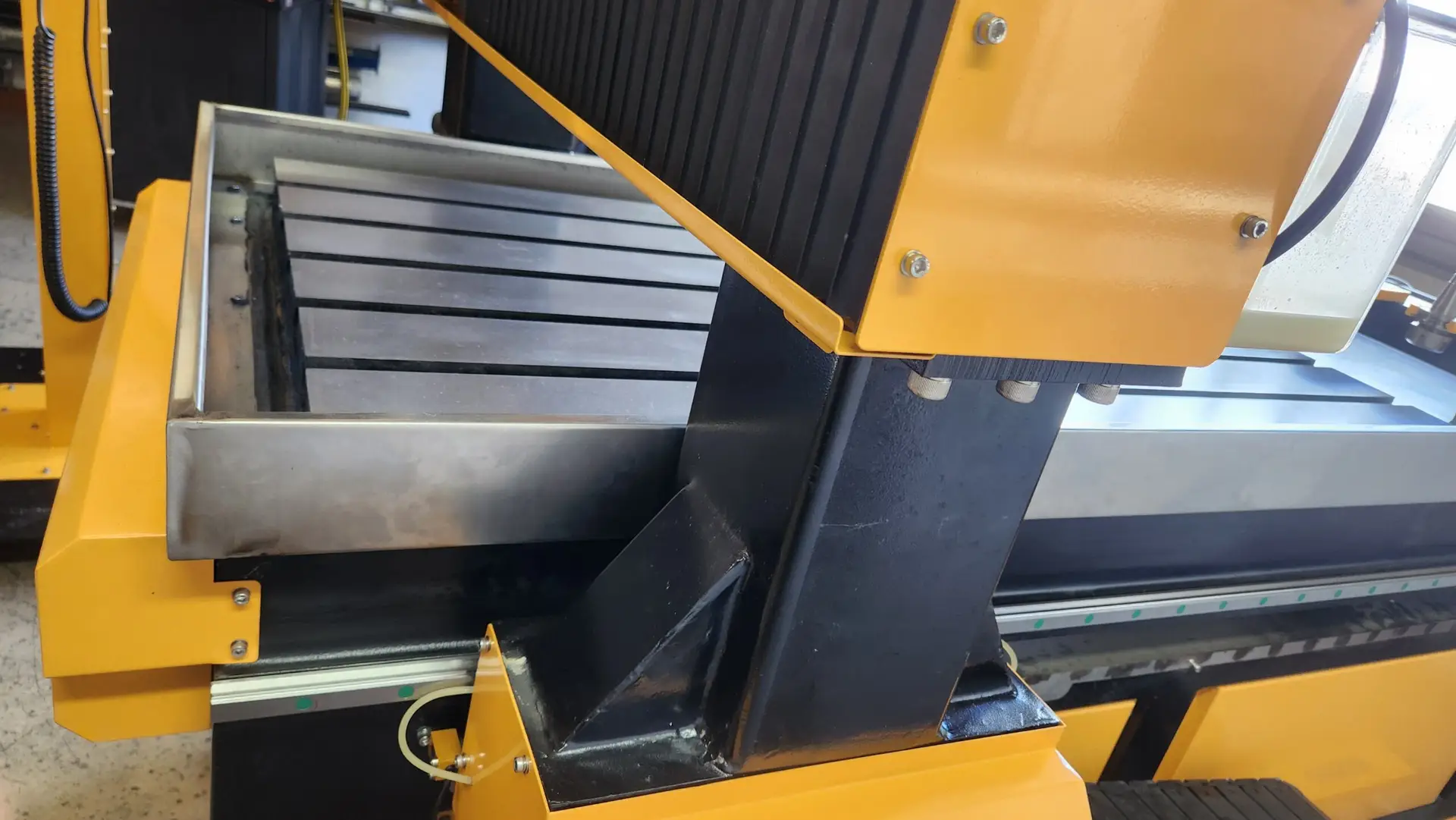

Tavola in acciaio rettificato

Tavola in acciaio rettificato con cave a T per la lavorazione di pezzi pesanti con alta precisione.

tavola in acciaio rettificato fresatrice CNC LUQUE Machines

Tavola aspirante con cave a T per un rapido posizionamento

La tavola aspirante permette di mantenere per aspirazione i pezzi da lavorare senza ricorrere a dispositivi di serraggio.

La tavola aspirante comprende:

una tavola alveolare
da 4 a 12 zone di aspirazione indipendenti gestibili tramite valvole
cave a T in alluminio per il bloccaggio dei pezzi se necessario
tubi di aspirazione sotto la tavola
valvole a rubinetto sul lato del telaio per comandare le zone della tavola
un manometro per misurare la pressione di ogni pompa

Pompa per tavola aspirante

La pompa di aspirazione comprende:

una pompa per vuoto
un sistema di aspirazione
un filtro dell’aria
un silenziatore
una valvola di sicurezza
un avviatore progressivo
un relè termico di sicurezza
un sistema di comando manuale e automatico

La pompa permette di creare il vuoto a livello della tavola aspirante. Proponiamo sistemi di aspirazione tra 2 kW e 7 kW di potenza. La pompa di aspirazione è alimentata in monofase per i modelli da 2 kW o in trifase per i modelli da 5 kW e da 7 kW.

pompa per vuoto tavola CNC

Aspiratore e raccoglitore di trucioli

Il sistema di aspirazione dei trucioli comprende:

un aspiratore
un raccoglitore
un tubo
un supporto per il passaggio del tubo
un sistema di avviamento elettronico manuale e automatico
un ugello di aspirazione con spazzola a livello del mandrino (con sollevamento automatico sulle macchine dotate di cambio utensile automatico)

Permette di aspirare e raccogliere i trucioli e le polveri emessi durante la lavorazione. Una versione evoluta dell’aspiratore di trucioli utilizza un sistema ciclonico accoppiato con un filtro per recuperare le particelle fini fino a 3 µm.

aspiratore di trucioli ciclonico

Interfaccia di controllo DSP con manopola

Per garantire l’affidabilità dei nostri sistemi, LUQUE Machines equipaggia le sue fresatrici CNC con controllori DSP o pulpiti di comando completamente integrati. Questi controllori integrano il lettore di programmi e i calcolatori di traiettorie internamente nella macchina. Oltre a migliorare l’affidabilità e la precisione, queste interfacce sono più semplici da usare.

controllore DSP manopola

Sistema di micro-lubrificazione dei pezzi dell'utensile

Il sistema di micro-lubrificazione spruzza micro-goccioline sui pezzi e sull’utensile per lubrificare, raffreddare e catturare le polveri durante la lavorazione. Puoi spruzzare acqua, olio da taglio o semplicemente aria.

Il sistema di micro-lubrificazione comprende:

un serbatoio di liquido da taglio
un ugello di spruzzatura orientabile
un sistema di regolazione della portata del liquido da taglio
un sistema di regolazione della pressione di spruzzatura
una vasca di raccolta del liquido può essere aggiunta alla tavola

sistema di micro-lubrificazione utensile e pezzi fresatrice CNC LUQUE Machines

Battute pneumatiche di posizionamento

Le battute pneumatiche di posizionamento su tavola aspirante permettono di bloccare le lastre sempre nello stesso punto durante le lavorazioni in serie.

battute pneumatiche di posizionamento tavola fresatrice CNC LUQUE Machines

4° asse rotativo per la fabbricazione di pezzi per rotazione

Il 4° asse rotativo comprende un mandrino, una contropunta e una scheda di controllo adatta in grado di gestire un 4° asse. Permette di fresare il pezzo in rotazione.

Lama tangenziale

La lama tangenziale e oscillante comprende un mandrino fissato al portale in grado di muovere lame da taglio. Permette di tagliare materiali flessibili.

Tavola di carico automatico

La tavola di carico permette di caricare automaticamente i pannelli sulla tavola della fresatrice in modo automatizzato. Questo sistema consente un’autonomia completa della macchina su una linea di produzione.

È possibile anche aggiungere una tavola di scarico dei pezzi lavorati o un braccio robotizzato per realizzare questa operazione.

Barriere laser immateriali

Le barriere laser immateriali sono un elemento di sicurezza. Questo sistema arresta la macchina se una persona o un oggetto entra in una zona delimitata intorno alla fresatrice.

Carterizzazione completa della macchina

La carterizzazione completa della macchina permette di isolare la fresatrice per proteggere l’ambiente da proiezioni di trucioli, polveri, vapori, rumore, incidenti…

Un sistema di arresto di emergenza può essere aggiunto in caso di apertura delle porte.

centro di lavoro metallo CNC LUQUE Machines

A ciò si possono aggiungere tutte le opzioni e modifiche su misura, nonché i nostri servizi.

Alcuni dei materiali lavorabili con questa fresatrice numerica:

(in funzione dell’elettromandrino e dell’utensile scelti)

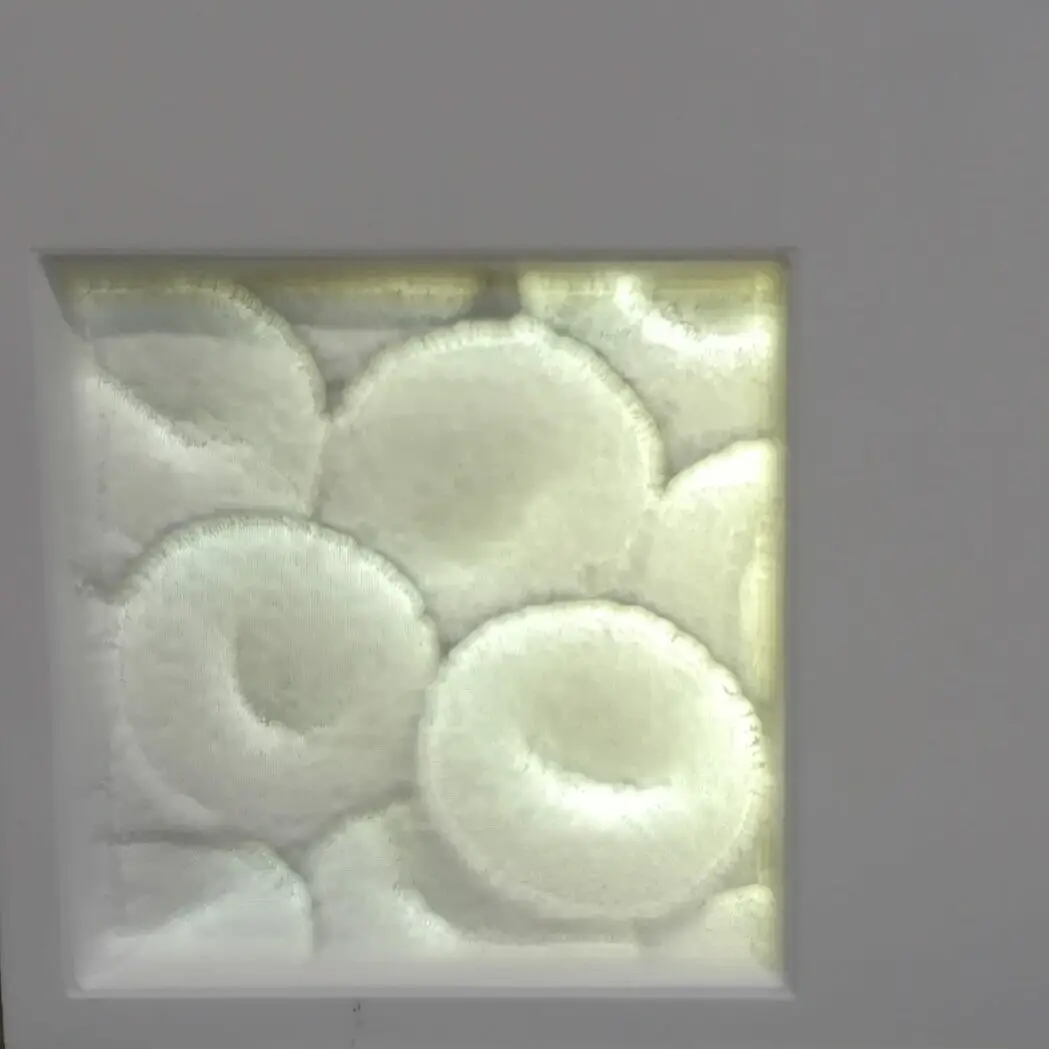

Plastiche in lastre rigide (PMMA-PC-PS-PVC-ABS..)
Plastiche espanse e lastre alveolari
Schiume rigide (PU- PS-…)
Schiume semirigide
Materiali compositi per l’edilizia
Materiali compositi per l’industria (resina poliestere caricata con fibra di vetro, fibra di carbonio…)

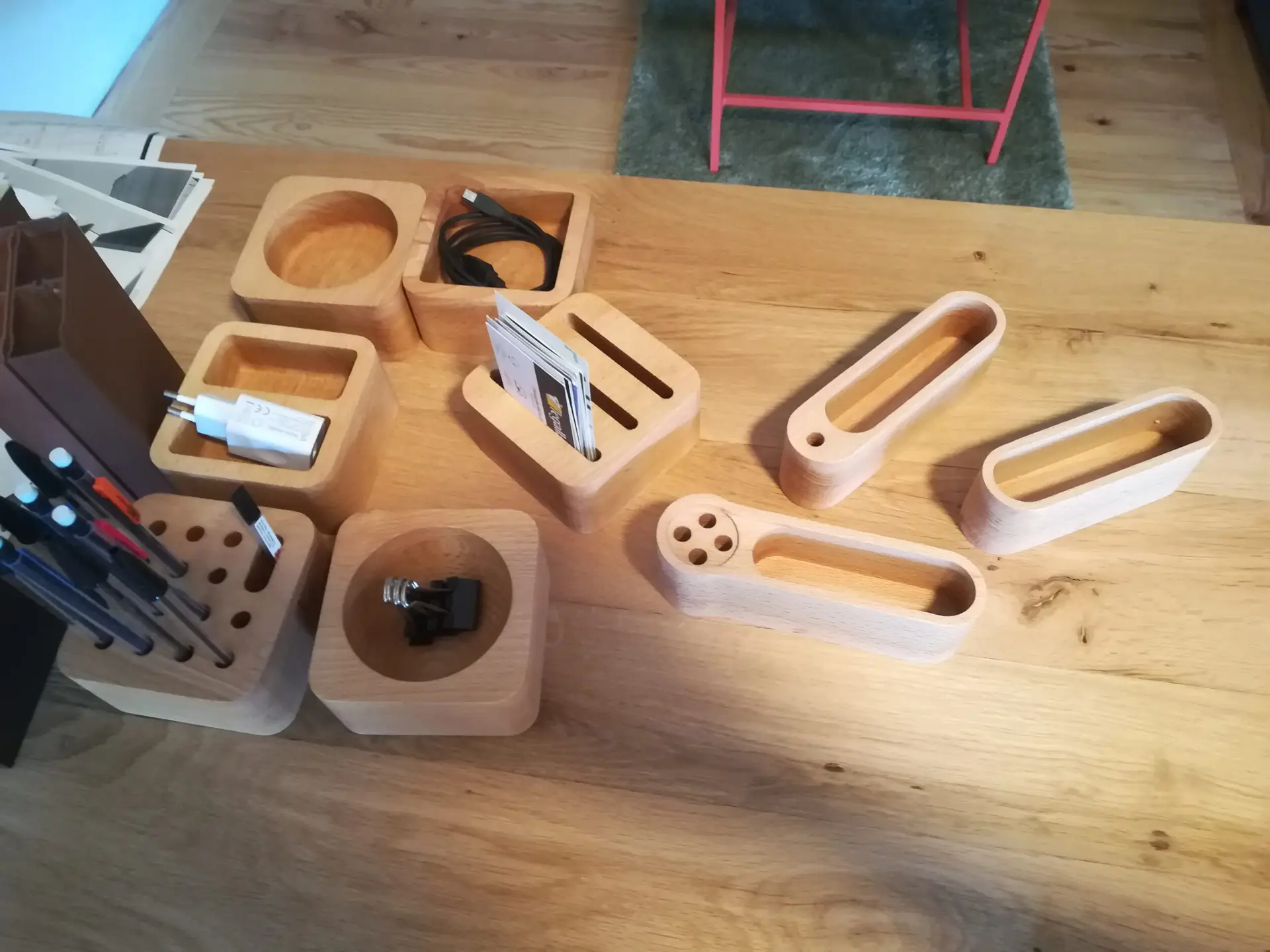

Legno e derivati
Resine poliestere

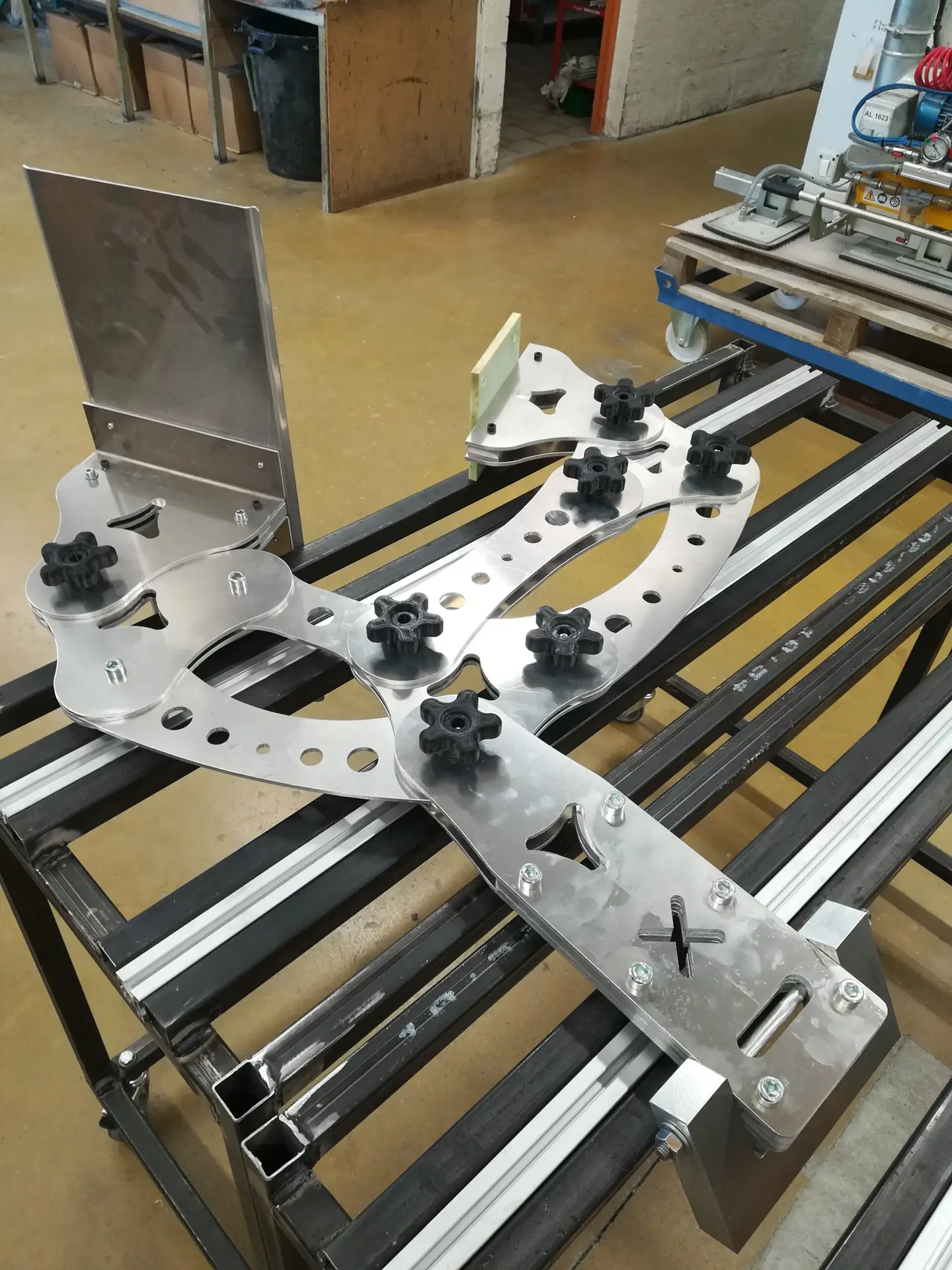

Leghe leggere a base di alluminio o rame
Solo per incisione: pietre tenere, marmo, granito ecc…
